食品向けアルミ包装対応 金属検出機

金属検出機テクノアイ

食品向け アルミ包装対応の金属検出機テクノアイ

X線検査機を超える3つのポイント

金属検出機テクノアイの特徴

金属検出機 Tecnoeye®(テクノアイ)とは?

アルミ包装製品の金属異物検出に対応したコンパクトな金属検出機(金属探知機)
これまでできなかった「アルミ包装後の金属異物検出」が可能に

金属検出機Tecnoeye®は食品や日用品の金属異物を検出する装置です。磁力線の変化で磁性金属を検出する世界初の検出方式「磁気バイアス型磁力線方式」を搭載しており、アルミ包装のまま金属異物を検出することが可能です。

世界初の検出方式 磁気バイアス型磁力線方式

金属検出機Tecnoeye®で採用されている「磁気バイアス型磁力線検出方式」は、磁力線の変化で磁性金属を検出する世界初の技術です。磁化機能部と検出機能部を兼ね備えた磁気バイアスセンサは金属異物(鉄、ステンレス)に反応し、磁力線の変化で異物を検出します。包装材や製品内容物による影響が少ないため、様々なメリットをもたらします。

磁気バイアス型磁力線検出方式

すばやく確実に検出

アルミ包装製品を対象とした場合の金属検出機タイプ比較(当社調べ)

  Tecnoeye®金属検出機テクノアイ X線検査機X線検査機 磁化式磁化式検出機 サーチコイル式サーチコイル式検出機
アルミ包装品の異物検出可否

アルミ包装品の異物検出が可能。

アルミ包装品の異物検出が可能。

アルミ包装品の異物検出が可能。

アルミ包装品の異物検出は不可。

(プラスチック包装品であっても、金属フィルムが使用された製品では異物検出不可)

対応可能な内容物

固体・液体どちらでも検査可能。塩分量が多い食品や高温の食品でも対応できる。

固形物が入っている場合。

X線が透過せず異物の検出が困難に。

固体・液体どちらでも検査可能。

コスト
(イニシャル/ランニング)

X線照射機構が必要となるX線検査機と比べると価格は割安。

10年間のランニングコストはX線検査機のおよそ1/15。

高額なX線照射機構を3年程度のサイクルで交換する必要があるため、イニシャルコストもランニングコストも高額に。

X線照射機構が必要となるX線検査機と比べると価格は割安。

10年間のランニングコストはX線検査機のおよそ1/15。

装置サイズ

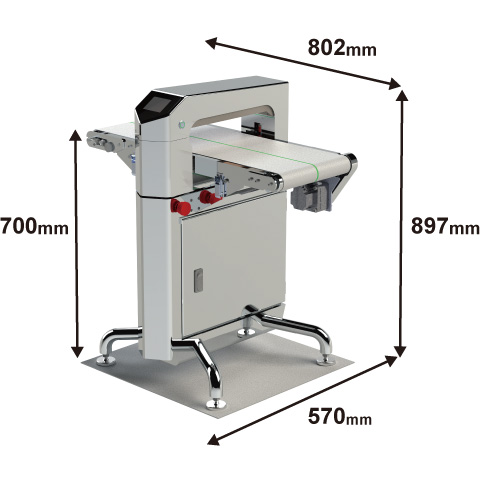

異物を検出するセンサがコンパクトなため、機長(コンベヤ長)は最小モデルで600mm、標準モデルで800mm。

高さは900mm。

機長はおよそ800mmだが、X線の照射を行うため高さは最小でも1500mm程度必要。

着磁ユニットと磁気センサーを搭載する関係上、機長が1200mm必要となる。

高さは1000mm~1500mm。

製造ラインへの組み込みやすさ

標準モデルの重量は75kg。

キャスターで移動させることが可能。

X線を使用する関係上設置場所を届出する必要があるため移動させることは不可。

キャスター付きの装置は移動可能だが、機長が長いため設置できる場所に制限がある。

金属検出機Tecnoeye®の特長とメリット

様々な製品の検査に対応可能

01X線検査機では検査が難しい「固形物が入った食品」にも対応

固形物が入った食品にも対応

異物検出に透過画像を用いるX線検査機は、固形物が入った製品では検出が不安定になります。金属検出機Tecnoeye®は磁力線が固形物を透過するため、安定した感度で金属異物を検出することができます。

02一般包装・アルミ包装どちらも対応

一般包装とアルミ包装どちらも対応

プラスチック包装に加え、磁化方式やサーチコイル方式では検査が難しいアルミ包装の製品でも金属異物検出が可能です。

03様々な状態の製品に対応

様々な状態の製品を安定した精度で検査が可能

塩分が多い食品は一般的な検出機では検出精度が低下しますが、金属検出機Tecnoeye®では安定した精度での検査ができます。
また、冷凍食品や高温の食品の検査も可能です。

金属検出機 Tecnoeye®の検査実績例(食品)

  • チョコレート
  • 珈琲
  • キャンディー
  • 粉末スープ
  • 焼き菓子
  • 醤油、味噌
  • スナック菓子
  • レトルト食品
  • 羊羹
  • 袋麺(乾麺/生麺)
  • 米菓子
  • 佃煮
  • スパイス
  • 冷凍フルーツ
  • 出汁
  • 冷凍食品
  • お茶
  • 食肉加工品
  • ペットフード など

金属検出機 Tecnoeye®で検出可能な金属異物

機器から脱落したステンレスのボルトやナット(SUS304)

刃欠けや刃こぼれなどの鉄片

錆片、金属粉

鉄、ステンレス※などの磁性金属の異物検出に適しています。(アルミニウム、黄銅は検出できません)

※ステンレスは材質、応力などにより検出感度が異なります。

業界最小クラスのコンパクトサイズ

最もコンパクトな機種のコンベヤ長は600mmで、アルミ包装対応の金属検出機としては業界最小クラスになりました。

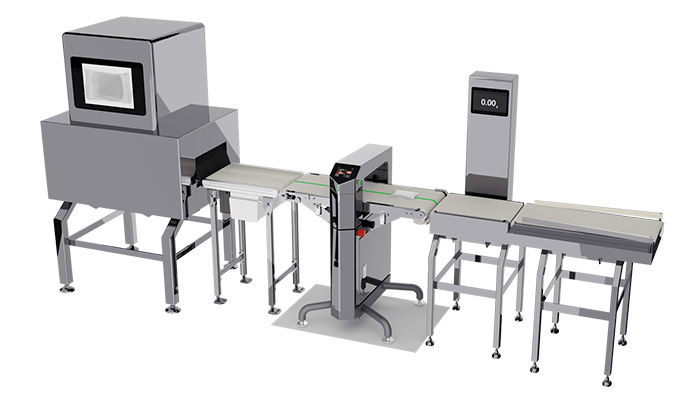

また、コンパクトな装置となったことで製造ライン内に組み込むことが可能になり、検査前後の製品運搬作業を削減することができます。

検査前後の製品運搬作業を削減できます

コンベア長は600mmで業界最小クラス

X線検査機と比較して導入コスト・ランニングコスト安い

X線検査機はX線の照射装置が高額かつ定期的な交換が必要となるため、導入コスト・ランニングコストともに高い傾向があります。

一方で金属検出機Tecnoeye®は導入コストが安価な上、高額な消耗品が無いため、ランニングコストも低く抑えることができます。

10年間のランニングコストは15分の1に削減できます

操作もメンテナンスも簡単

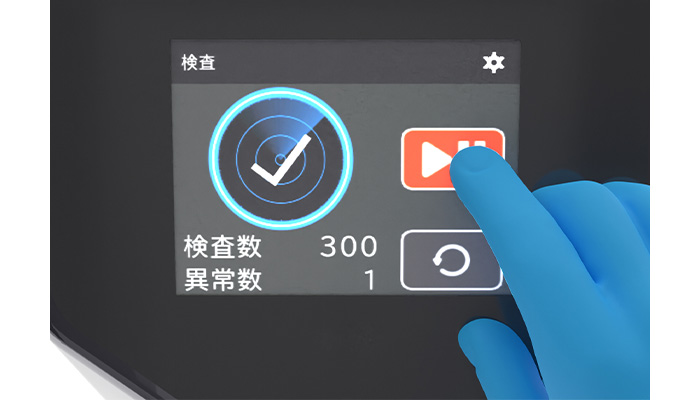

操作は装置正面のタッチパネルで行います。

画面内のピクトグラムやガイドに沿って操作するだけで、すぐに検査を開始することができます。

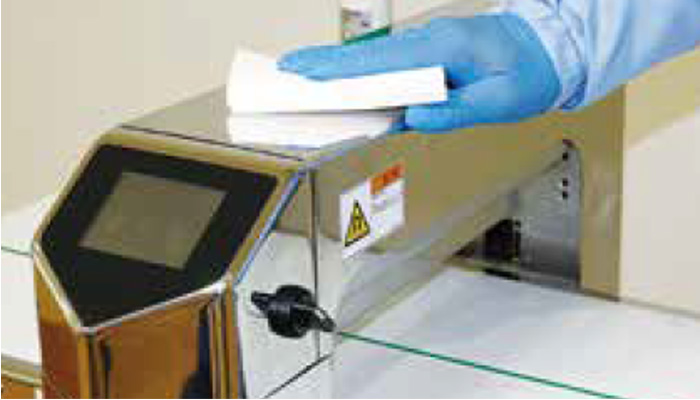

また、清掃性を高めたオールステンレス製の筐体は錆が発生しにくく、日常の清掃は拭き掃除のみでOK。清掃頻度の高いコンベヤは工具無しで簡単に取り外しができ、清掃することが可能です。

操作はタッチパネルで行います

清掃性を高めたオールステンレス製

金属検出機Tecnoeye®の商品ラインアップ

検査対象製品や設置スペースに合わせ、4タイプをラインアップ

MFMD-2

小袋・個包装サイズの検査に最適な金属検出機

もっともオーソドックスなタイプの金属検出機です。

プラスチック包装品だけでなく、アルミ包装品の金属異物検出にも使用することができます。

MFMD-2 小袋や個包装サイズの検査に最適

検査対象例

プラスチック容器
シール袋
スティック
PTPアルミ箔
有効検出範囲

230mm

高さ

40mm~120mm(出荷時に選択)

検出感度

Fe:Φ0.6mm  SUS:Φ1.0mm

コンベヤ長

800mm

搬送面高さ

700mm

重量

75kg

電源電圧

AC 100V 50/60Hz

MFMD-2J

コンベヤ長を通常モデルから200mm短縮!狭いスペースにも設置可能な金属検出機

独自の検出方式の採用によって検出ヘッドの小型化が実現したため、コンベヤ長を短くすることが可能に。

これまで金属検出機が入れなかった狭いスペースにも設置することができます。

MFMD-2J 狭いスペースにも設置可能な金属検出機

検査対象例

プラスチック容器
シール袋
スティック
PTPアルミ箔
有効検出範囲

230mm

高さ

40mm~120mm(出荷時に選択)

検出感度

Fe:Φ0.6mm  SUS:Φ1.0mm

コンベヤ長

600mm

搬送面高さ

700mm

重量

75kg

電源電圧

AC 100V 50/60Hz

MFMD-2H

高さのある製品の検査に最適な金属検出機

検出ヘッドとコンベヤ部の間隔を広くしたモデル。落下防止の観点から立たせた状態での検査が望ましいカップ容器やボトル容器などの検査に最適です。

MFMD-2H 高さのある製品の検査に最適な金属検出機

検査対象例

カップ容器
ボトル容器
スタンディング
パウチ
スパウトパウチ
有効検出範囲

230mm

高さ

100mm~180mm(出荷時に選択)

検出感度

Fe:Φ0.6mm  SUS:Φ1.0mm

コンベヤ長

800mm

搬送面高さ

700mm

重量

80kg

電源電圧

AC 100V 50/60Hz

MFMD-3

大袋や業務用サイズの製品の検査に最適な金属検出機

有効検出幅を広くしたモデル。

大袋の製品や業務用製品の検査に対応可能です。

MFMD-3 大袋や業務用サイズの製品の検査に最適な金属検出機

検査対象例

プラスチック容器(大)
ピロー包装
スタンディング
パウチ
カートン
有効検出範囲

530mm

高さ

80mm~120mm(出荷時に選択)

検出感度

Fe:Φ0.6mm  SUS:Φ1.0mm

コンベヤ長

800mm

搬送面高さ

700mm

重量

110kg

電源電圧

AC 100V 50/60Hz

金属検出機Teccoeye®を更に使いやすく! オプション一覧

シグナルタワー

シグナルタワー

遠くにいても装置の稼働状況の確認が可能。

キャスタ

キャスタ

導入後の設置場所の変更が簡単。

製品ガイド

製品ガイド

検査品の搬送方向を整え、方向によるバラツキを低減します。

管理アプリ

管理アプリ

検査対象品の事前登録や検査結果のPDF出力などが可能になります。

パスライン変更

パスライン変更

前後の工程と高さが合うようにコンベヤの高さを調整します。

金属検出機 Tecnoeye®サンプルテストについて

立ち合い不要でお客様商品のサンプルテストを承っております

事前に性能をご確認いただけるように、サンプルテストを承っております。当社に包装済みの食品のサンプルを郵送いただければ、結果をまとめたテストレポート にてご報告します。ご検討時の評価などにご活用ください。
