電動アクチュエータとは
電動アクチュエータの主な用途
電動アクチュエータと油圧アクチュエータ（油圧シリンダ）の違い
電動アクチュエータ
油圧アクチュエータ
- 項目
電動アクチュエータ
油圧アクチュエータ
- 制御性
- 設置スペース
- エネルギー効率
- メンテナンス性
- 動作の安定性
- 作業環境
- 導入コスト
油圧アクチュエータから電動アクチュエータへの
置換えを検討中のお客様へ
電動アクチュエータの特長
特長1
コンパクトな装置を製作できます！
新東工業の電動アクチュエータは、業界最小・最軽量クラスのコンパクト設計を実現しました。
お客様の設備全体の省スペース化や設備高さの短縮に貢献します。
推力30kN ストローク200mm仕様での比較
新東工業

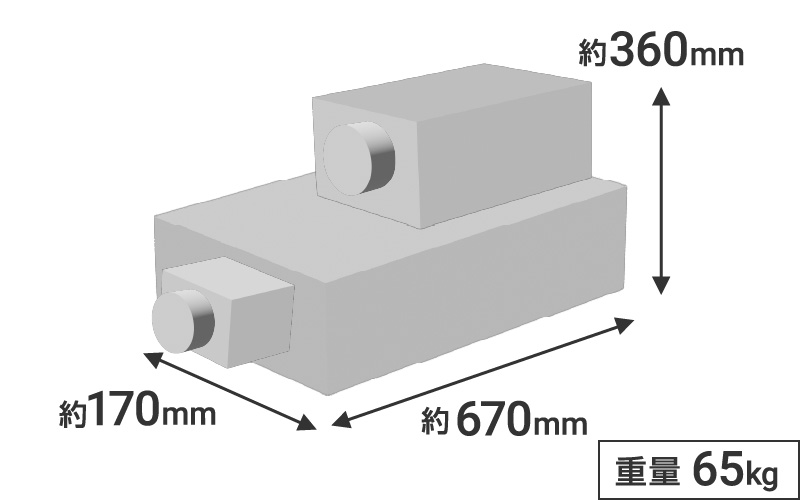

A社
B社
特長2
加工不良を低減できます！
新東工業の電動アクチュエータCYAP-Dシリーズは、位置精度±5µm、荷重精度±0.5%（FS）と業界トップクラスを誇ります。
お客様の品質向上や加工不良の低減に貢献します。
特長3
実機検証ができます！

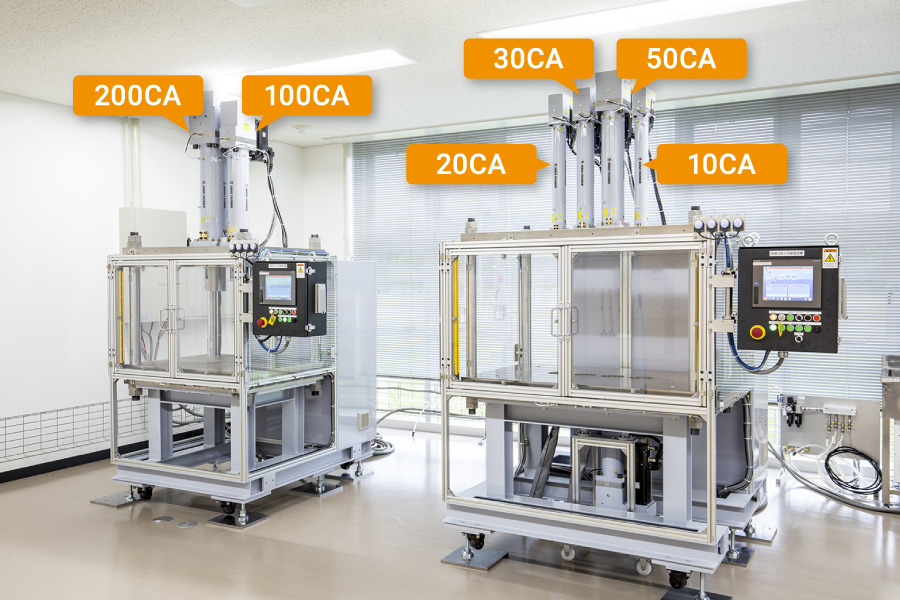

新城事業所（愛知県新城市）に推力10kN～200kNまで幅広い推力帯のテスト機を保有しており、お客様のワークを持ち込んでの実機検証が可能です。
お客様の課題解決や仕様に応じた型式選定を専任スタッフがサポート致します。
| 型式 | CYAP-200CA-300 | CYAP-100CA-400 | CYAP-20CA-400 | CYAP-30CA-400 | CYAP-50CA-400 | CYAP-10CA-400 |
|---|---|---|---|---|---|---|
| 瞬時最大加圧力 | 200kN | 100kN | 20kN | 30kN | 50kN | 10kN |
| 連続加圧保持力 | 78.5kN | 32.6kN | 7kN | 9.6kN | 14.5kN | 3.6kN |
| 加圧力範囲 | 20～200kN | 10～100kN | 2～20kN | 3～30kN | 5～50kN | 1～10kN |
| 定格速度 | 66.6㎜/s | 80㎜/s | 85㎜/s | 125㎜/s | 110㎜/s | 87.5㎜/s |
| 最大速度 | 100㎜/s | 160㎜/s | 170㎜/s | 250㎜/s | 220㎜/s | 175㎜/s |
| ストローク | 300㎜ | 400㎜ | 400㎜ | 400㎜ | 400㎜ | 400㎜ |
| オープンハイト | 540㎜ | 542㎜ | 536㎜ | 532㎜ | 531㎜ | 537㎜ |
| ダイハイト | 240㎜ | 142㎜ | 136㎜ | 132㎜ | 131㎜ | 137㎜ |
| ワークサイズ | 全機種共通 600㎜×600㎜以内 ※サイズから外れる場合はご相談下さい。 | |||||
特長4
手間や維持費を削減できます！
新東工業の電動アクチュエータCYAP-Dシリーズは、内部構造の改良により給油頻度の大幅削減を実現しました。
油圧アクチュエータからの置き換えにより、メンテナンス費用を削減できます。

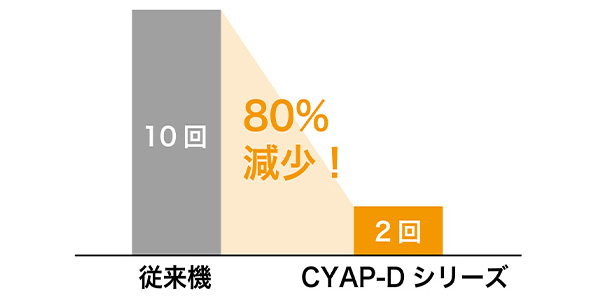

1,000km 稼働当たりの給油頻度

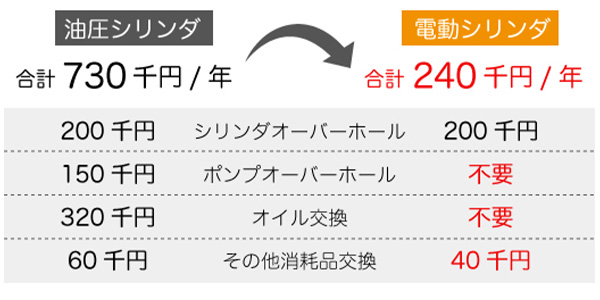

メンテナンス費用の比較
特長5
自在な動作設定が容易にできます！

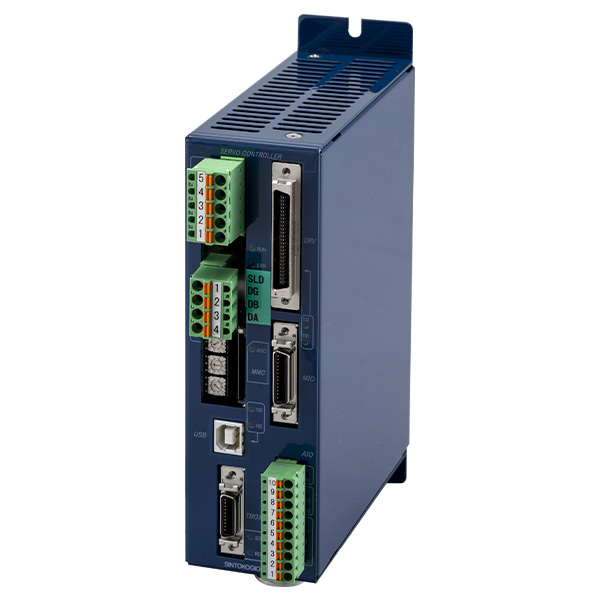

新東工業の電動アクチュエータは、自社開発のサーボコントローラを装備しており、
荷重制御・位置制御を高性能にコントロールします。
コマンドを並び替える事で、お客様の仕様に応じた自在な動作プログラムを設定できます。
プログラムを容易に設定可能
専門知識がなくても複雑な位置制御・荷重制御のプログラムを簡単に設定できます。

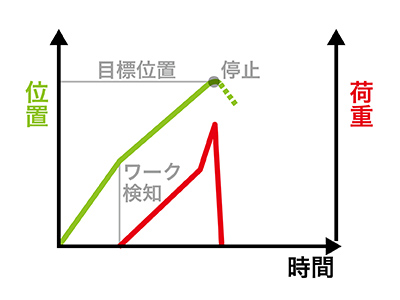

1.位置停止
- 指定速度で移動
- 目標位置で指定時間保持
2.一定距離停止

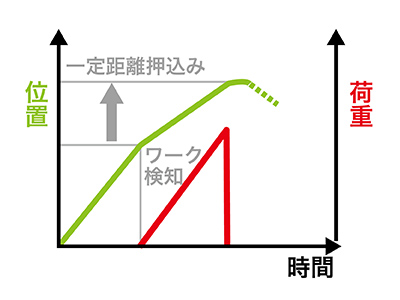

- 指定速度で指定距離移動
- 到達後に指定時間保持

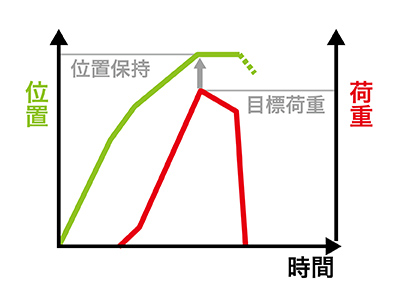

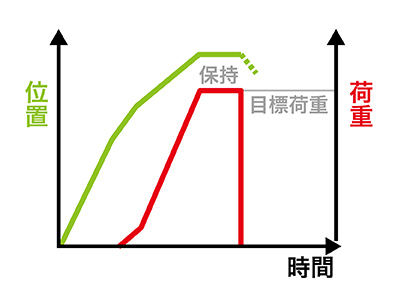

3.荷重停止・位置保持
- 指定速度で移動
- 目標荷重の位置で指定時間保持
4.荷重停止＆荷重保持
- 指定速度で移動
- 目標荷重で指定時間保持

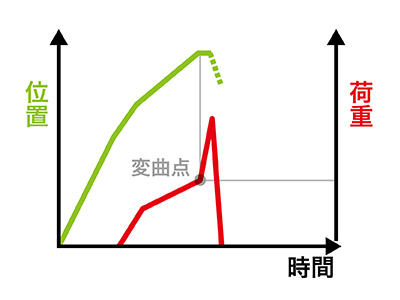

5.変曲点停止
- 指定速度で加圧
- 変曲点を検知したら指定時間保持

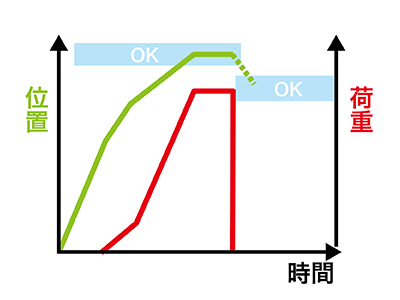

品質判定が可能
運転中や動作完了時点での位置・荷重データにより、多彩なOK、NG判定を自動で行うことが可能です。
1.停止点判定

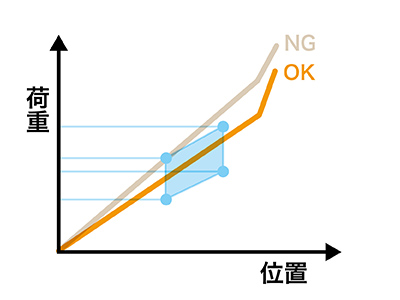

2.エリア判定（最大4領域）

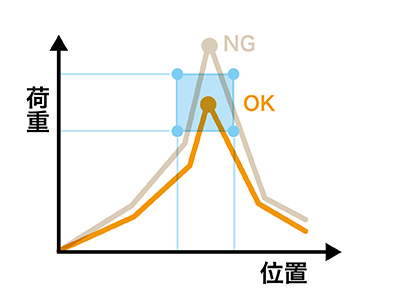

3.ピーク判定（最大4領域）

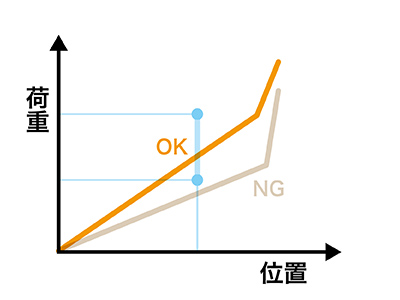

4.ポイント判定（最大4ヶ所）

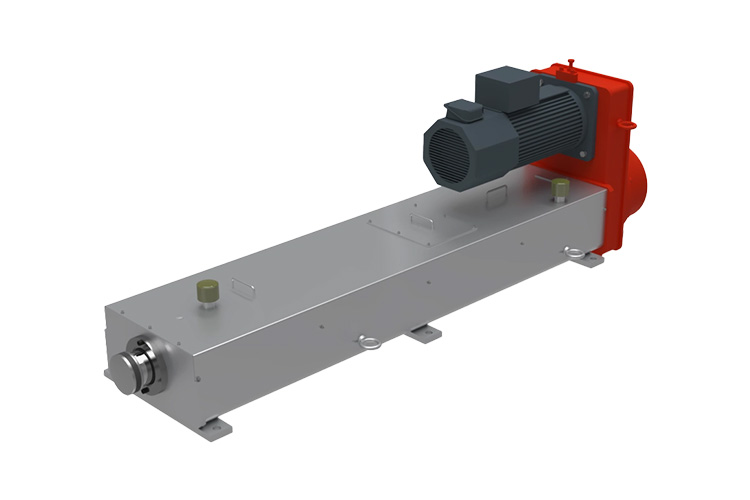

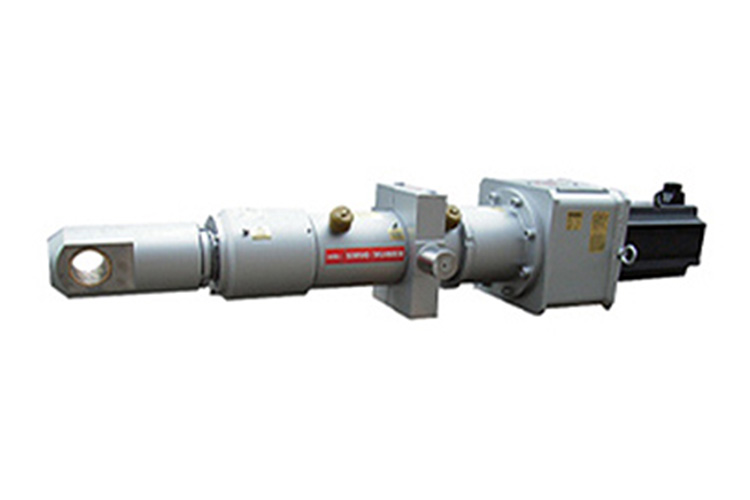

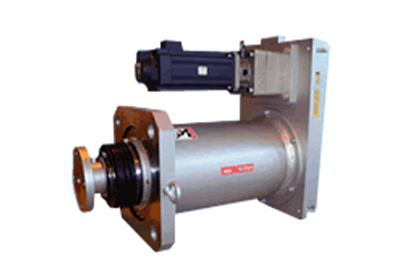

電動アクチュエータ商品ラインアップ
用途や必要となるスペックに応じて
最適な電動アクチュエータをご提案

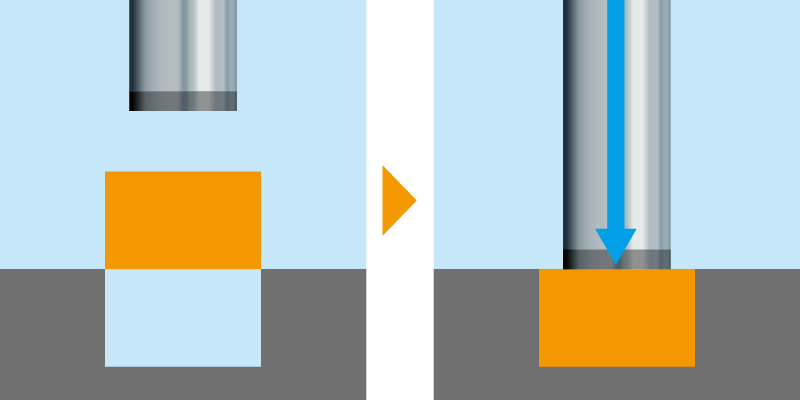

圧入
圧縮
打ち抜き

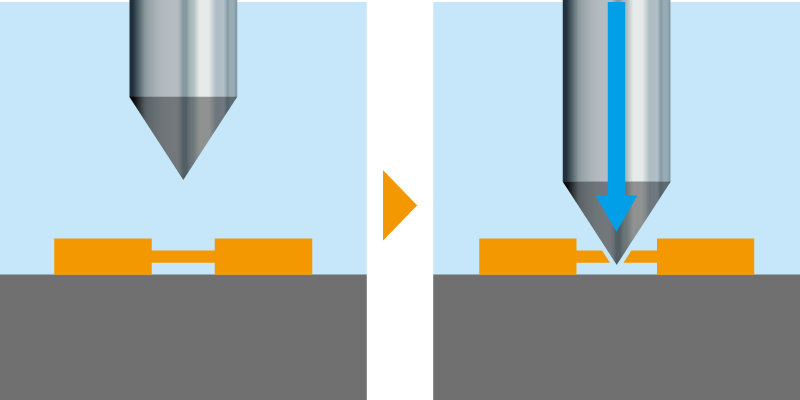

カット

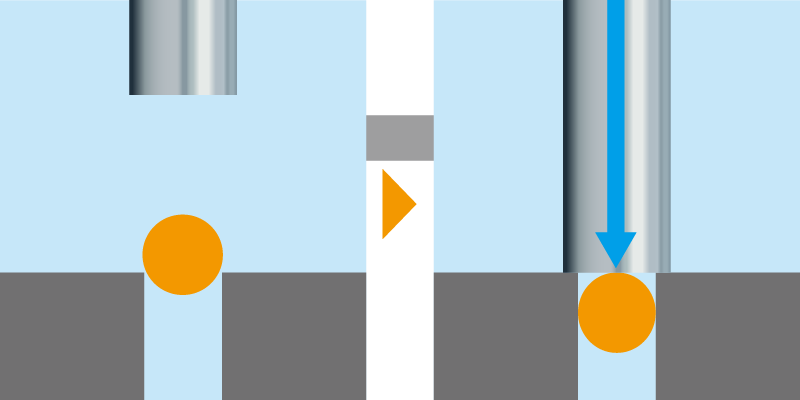

封止

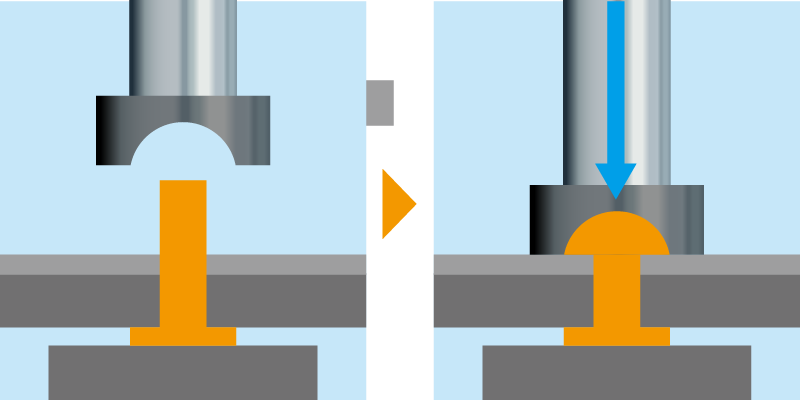

リベット

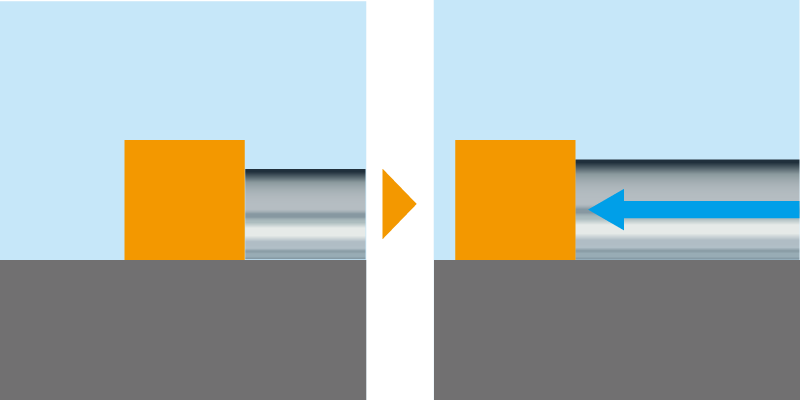

搬送

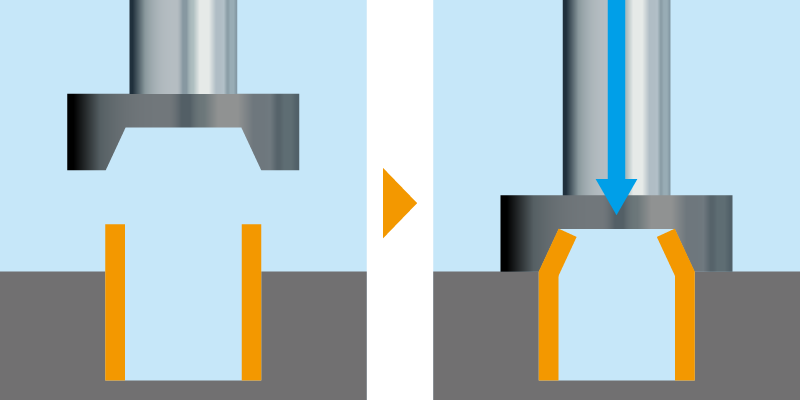

カシメ
刻印
絞り

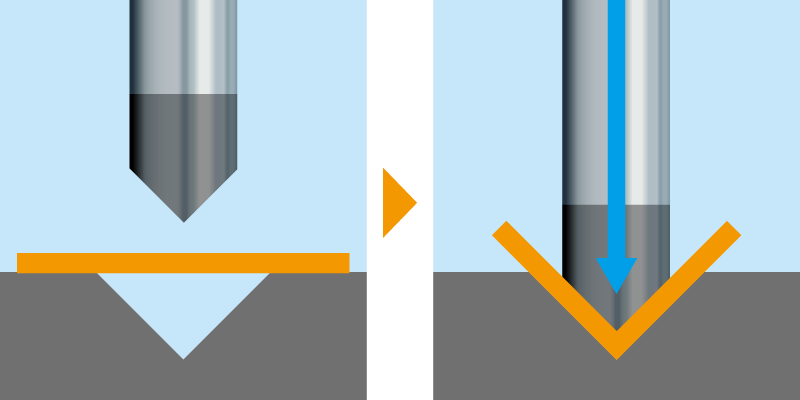

曲げ

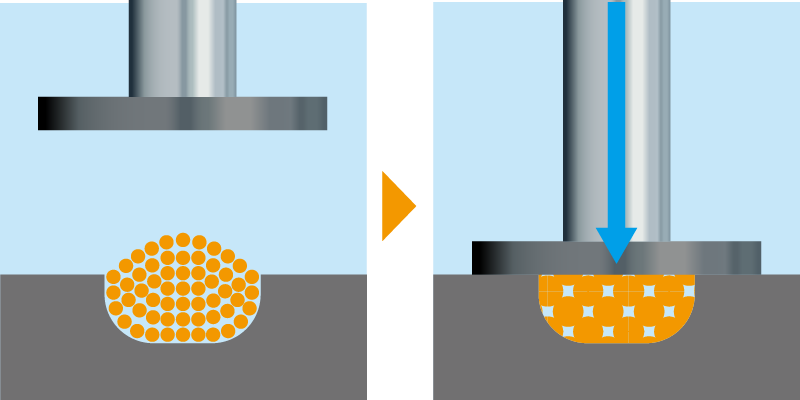

成形

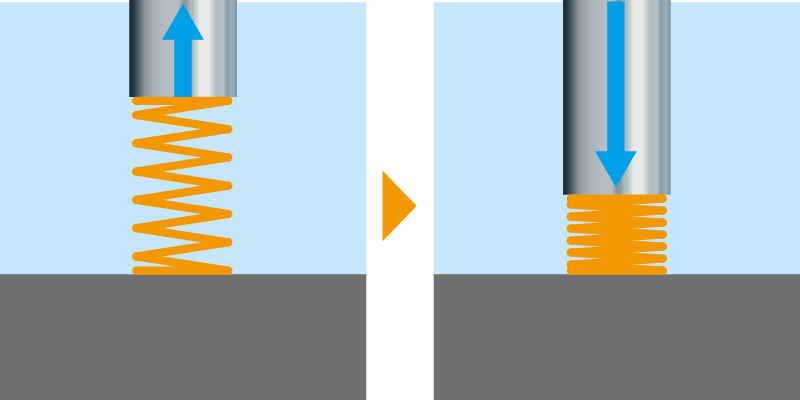

ばね検査
シュミレート

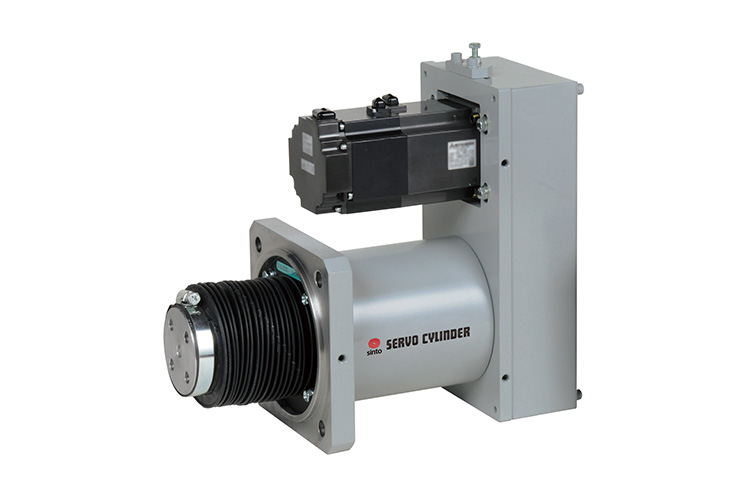

高精度でコンパクト
あらゆる用途で活躍する電動アクチュエータ

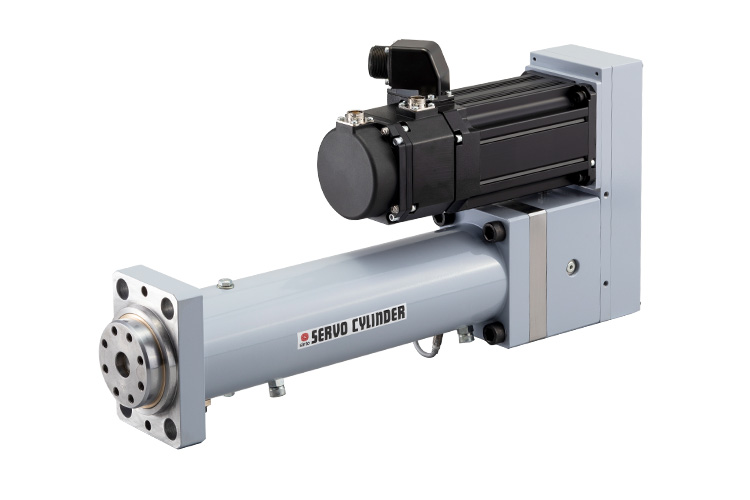

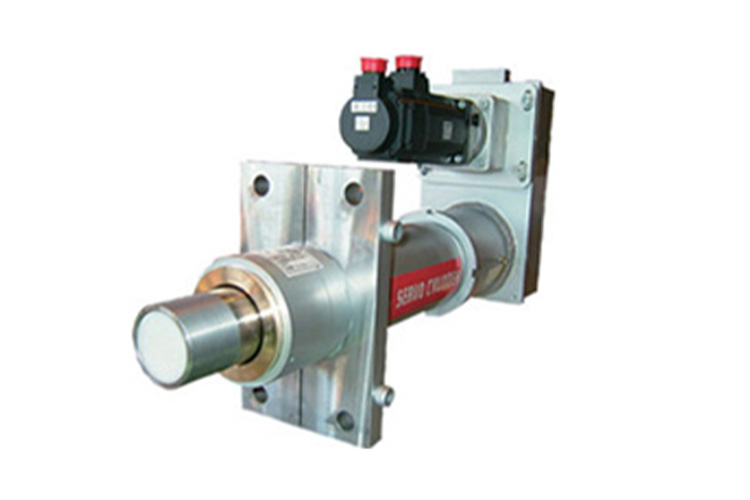

CYAP-Dシリーズ
- 瞬時最大加圧力
-
3kN～300kN
- 位置精度
-
±5µm
- 荷重精度
-
±0.5%（F.S）
特長1

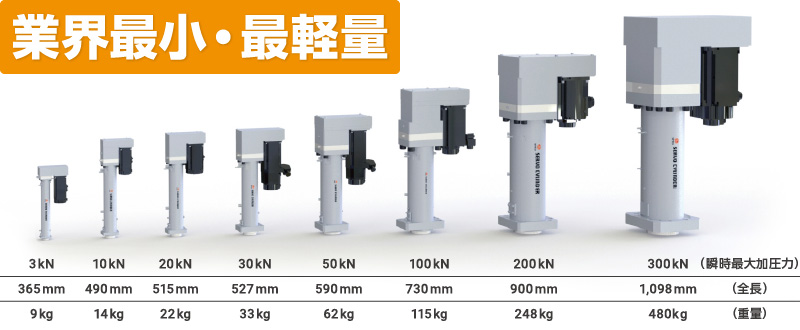

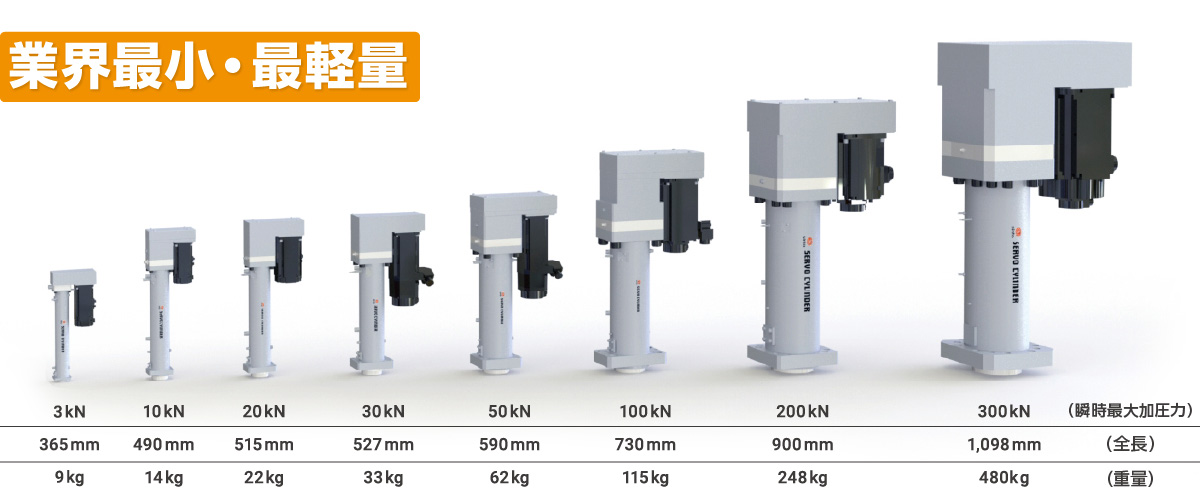

業界最小・最軽量のコンパクト設計
内部構造のあらゆる無駄を排除することで性能や耐久性を保ちつつ、コンパクトで使いやすい電動アクチュエータを実現しました。

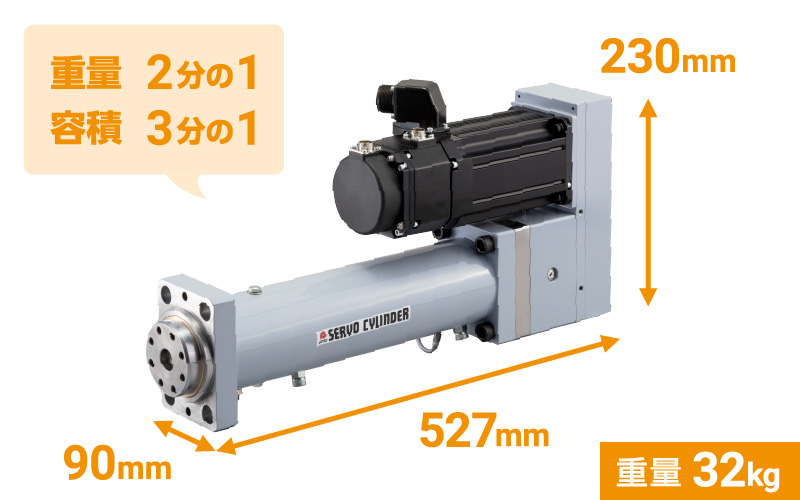

他社同型機（推力30kN、200mmストローク仕様）と比較して、容量は3分の1、重量は2分の1と、業界最小・最軽量クラスを誇っています。
他社製品では設置が難しいスペースでも設置が可能になるほか、設置全体の省スペース化や設備高さの短縮に貢献します。
特長2
業界トップクラスの位置精度・荷重精度
ロードセルを内蔵した独自の荷重検出機構とサーボモータの性能を最大限に活かせる機構を開発しました。

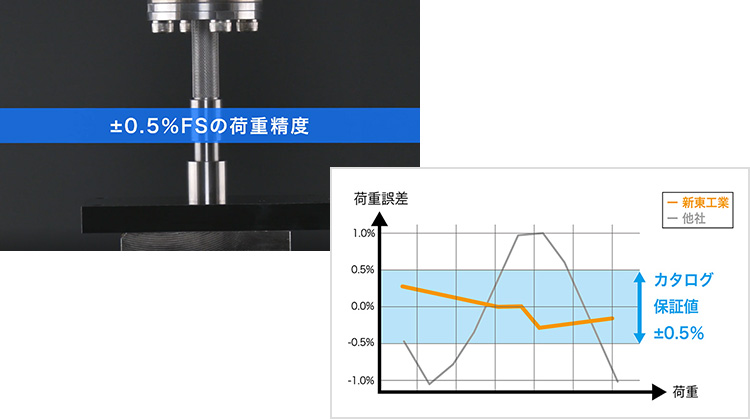

それにより、位置精度±5µm、荷重精度±0.5%（F.S）と、業界トップクラスを誇ります。
高精度な動作により、お客様の加工工程における品質向上に貢献します。
用途別の主な実績
圧入

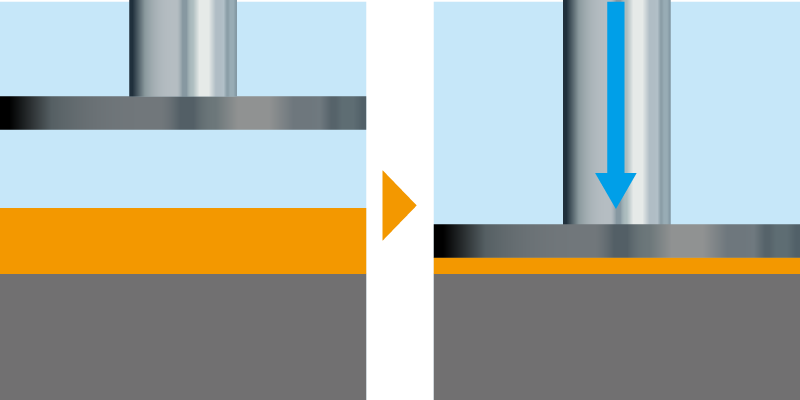

圧縮
打ち抜き

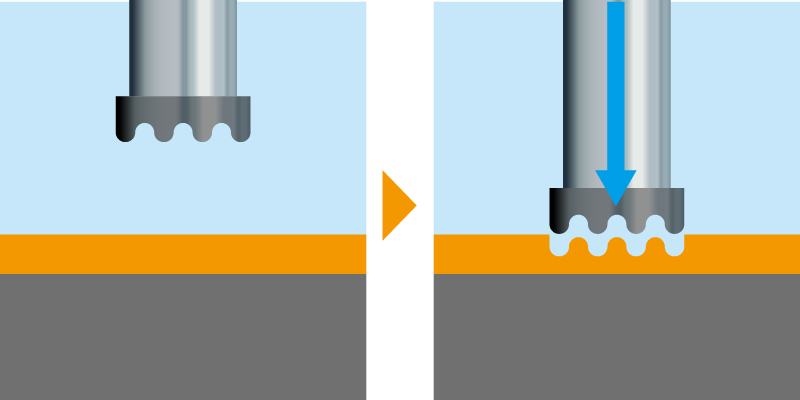

カット
封止
リベット
カシメ
刻印

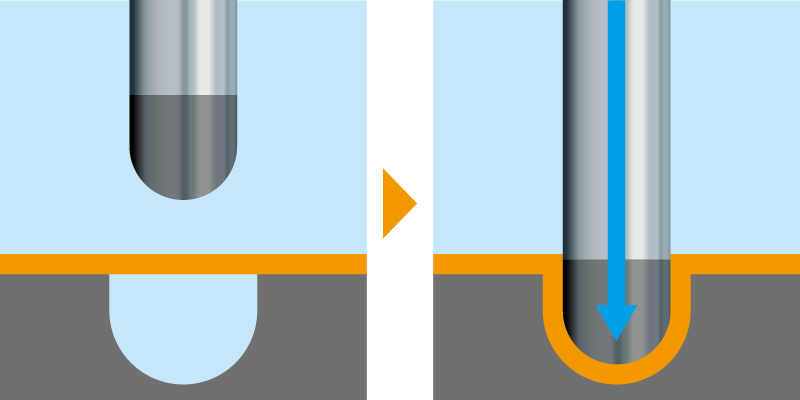

絞り
曲げ
成形
ばね検査
事例

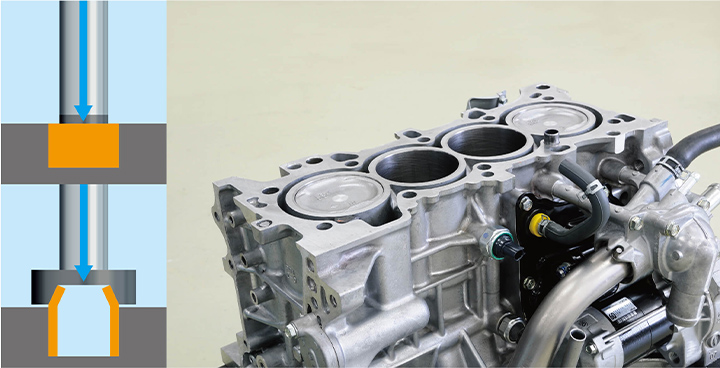

自動車用エンジン部品 圧入・カシメ
大きな部品から小さなピン圧入まで様々な製品に対応します。
シリンダブロック部品、バルブシートやプラグ圧入、コンロッド、ロッカーアームの組立など多くの工程でご使用いただいております。

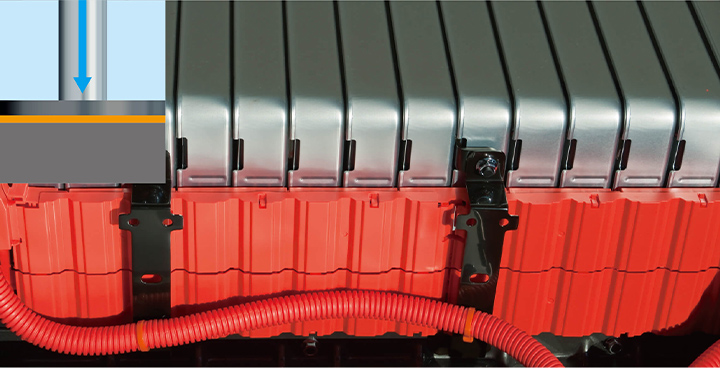

自動車用リチウムイオン電池 圧縮
荷重制御と位置制御を簡単に組み合わせることができるため、微細な荷重コントロールを行うことが容易です。
加圧力は時間や外部PLCからのI/O等の条件で変更ができます。
仕様
| 型式 | 瞬時最大加圧力 （kN）（kgf） |
連続加圧 保持力 （kN） |
最大速度 （mm/sec） |
定格速度 （mm/sec） |
ストローク （mm） |
モータ容量 （kW） |
質量 （kg） |
CADデータダウンロード | ||
|---|---|---|---|---|---|---|---|---|---|---|
| CYAP-03D※ | 3 | 306 | 1.7 | 200 | 150 | 標準 200 オプション 100 300 400 ※上記以外もご相談ください |
0.4 | 9 | 2DCAD | 3DCAD |
| CYAP-10D | 10 | 1,020 | 3.6 | 175 | 87 | 0.4 | 14 | 2DCAD | 3DCAD | |
| CYAP-20D | 20 | 2,040 | 7.0 | 170 | 85 | 0.75 | 22 | 2DCAD | 3DCAD | |
| CYAP-30D | 30 | 3,060 | 9.6 | 250 | 125 | 1.5 | 33 | 2DCAD | 3DCAD | |
| CYAP-30DU | 30 | 3,060 | 12.7 | 250 | 125 | 2.0 | 34 | 2DCAD | 3DCAD | |
| CYAP-50D | 50 | 5,100 | 14.5 | 220 | 110 | 2.0 | 62 | 2DCAD | 3DCAD | |
| CYAP-50DU | 50 | 5,100 | 23.5 | 220 | 110 | 3.3 | 72 | 2DCAD | 3DCAD | |
| CYAP-100D | 100 | 10,200 | 32.6 | 160 | 80 | 3.5 | 115 | 2DCAD | 3DCAD | |
| CYAP-100DU | 100 | 10,200 | 46.5 | 160 | 80 | 5.0 | 120 | 2DCAD | 3DCAD | |
| CYAP-200D | 200 | 20,400 | 78.5 | 100 | 66 | 7.0 | 248 | 2DCAD | 3DCAD | |
| CYAP-200DU | 200 | 20,400 | 150.0 | 110 | 55 | 11.0 | 300 | 2DCAD | 3DCAD | |
| CYAP-300D | 300 | 30,600 | 110.0 | 150 | 75 | 11.0 | 480 | 2DCAD | 3DCAD | |
- 瞬時最大加圧力：シリンダ押付け時にシリンダが瞬時（1sec未満）出力可能な最大の加圧力
- 連続加圧保持力：シリンダ押付け時に連続出力可能な加圧保持力
- 最大速度：シリンダとしての許容最大回転数での最大速度
- 定格速度：サーボモータ定格回転時のシリンダ速度
※CYAP-03Dは、ストローク300mmまでの対応となります。 - 繰返し：±5μm（押付け時、一定温度・一定荷重下において）
- 荷重精度：±0.5％FS（対フルスケール、一定温度下において）

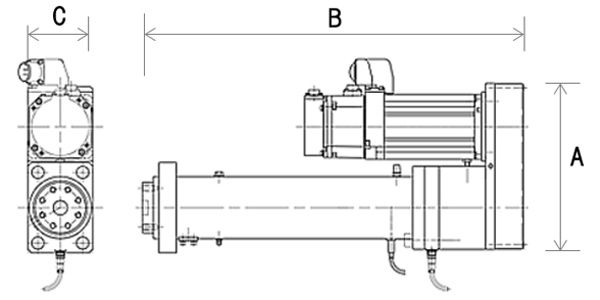

寸法（単位：mm）
| 型式 | A | B | C |
|---|---|---|---|
| CYAP-03D | 146 | 365 | 65 |
| CYAP-10D | 155 | 490 | 65 |
| CYAP-20D | 190 | 515 | 80 |
| CYAP-30D | 230 | 527 | 90 |
| CYAP-30DU | |||
| CYAP-50D | 260 | 590 | 135 |
| CYAP-50DU | 297 | 590 | 135 |
| CYAP-100D | 325 | 730 | 135 |
| CYAP-100DU | |||
| CYAP-200D | 450 | 900 | 215 |
| CYAP-200DU | 500 | 926 | 230 |
| CYAP-300D | 570 | 1,098 | 280 |
- ※上記記載のB寸法は200㎜ストローク時です。ストローク変更時はB寸法が変更となります。
- ※仕様、形状は改良のため予告なしに変更することがあります。ご計画の際はお問い合せください。
