電動シリンダ

electric cylinder

業界最小・最軽量クラスの電動シリンダ。
省エネ、省スペース、クリーンで、
油圧シリンダからの切り替えに最適です。
現在15,000台の新東サーボシリンダが稼働しています。

電動シリンダとは

電動シリンダ(電動アクチュエータ)とは、モータの回転を直線運動に転換して、ロッドを伸縮させる装置です。

サーボモータ・ロードセル(荷重センサ)を採用し、プログラムによる制御により、圧入・カシメ・圧縮・封止などの高精度な加工を実現します。

油圧シリンダと違い、油圧ユニットを使わないため、油漏れがなくクリーンな環境を構築できます。消費電力を約70%低減しカーボンニュートラルな工場づくりにも貢献します。

同加圧力帯では、業界最小・最軽量クラスの電動シリンダ

新東サーボシリンダ CYAP-Dシリーズ

同加圧力帯では、業界最小・最軽量クラスの電動シリンダ 新東サーボシリンダCYAP-Dシリーズ 同加圧力帯では、業界最小・最軽量クラスの電動シリンダ 新東サーボシリンダCYAP-Dシリーズ

電動シリンダ(サーボプレスユニット)に関する
資料ダウンロード・
検証テストお申込み
はこちら

電動シリンダの特長

業界 最小・最軽量クラス 他社同型機よりもコンパクト

業界 最小・最軽量クラス
他社同型機よりもコンパクト

内部構造のあらゆる無駄を排除することで性能や耐久性を保ちつつ、設計し易い電動シリンダを実現しました。

荷重精度、位置精度が業界トップクラス

荷重精度、位置精度が業界トップクラス
~安定した動作がものづくりを変える~

独自の荷重検出機構とサーボモータの性能を最大限に活かせる機構を開発しました。

給油頻度が低く、メンテナンス性が高い

給油頻度が低く、メンテナンス性が高い

徹底した社内耐久テストをクリアした、耐久性の高い電動シリンダです。内部構造の改良で、給油頻度80%減少(当社従来比)を実現しました。

ロードセルユニット内臓

ロードセルユニット内蔵

歪みゲージではなくロードセルを使うことで荷重精度±0.5%FSを実現しました。

電動シリンダの用途

電動シリンダの代表的な用途をご紹介します

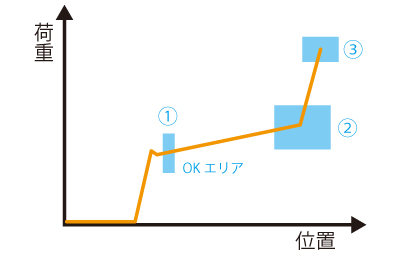

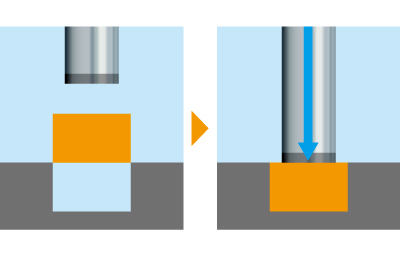

圧入

変曲点、最大荷重を検出し、OK・NG判定します。

  • 設定位置における荷重範囲チェック
  • 変曲点位置・荷重が範囲内か判定
  • 圧入位置・荷重が範囲内か判定

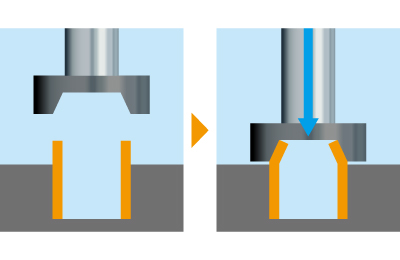

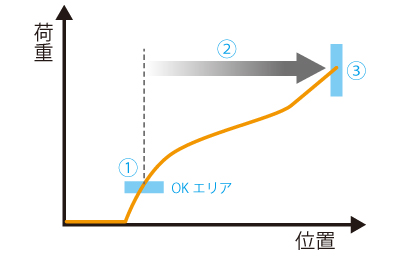

カシメ

荷重検出した位置から位置制御し、OK・NG判定します。

  • 指定荷重検出し、カシメ開始と判断
  • 指定位置までカシメる
  • カシメ位置・荷重が範囲内か判定

他にも様々な用途にご使用いただけます。

圧縮

圧縮

打ち抜き

打ち抜き

カット

カット

封止

封止

リベット

リベット

刻印

刻印

絞り

絞り

曲げ

曲げ

成形

成形

ばね検査

ばね検査

電動シリンダの仕様

型式 瞬時最大加圧力
(kN)(kgf)
連続加圧
保持力
(kN)
最大速度
(mm/sec)
定格速度
(mm/sec)
ストローク
(mm)
モータ容量
(kW)
質量
(kg)
CADデータダウンロード
CYAP-03D 3 306 1.7 200 150 標準
200

オプション
100
300
400
0.4 8 2DCAD 3DCAD
CYAP-10D 10 1,020 3.6 175 87 0.4 14 2DCAD 3DCAD
CYAP-20D 20 2,040 7.0 170 85 0.75 22 2DCAD 3DCAD
CYAP-30D 30 3,060 9.6 250 125 1.5 32 2DCAD 3DCAD
CYAP-30DU 30 3,060 12.7 250 125 2.0 34 2DCAD 3DCAD
CYAP-50D 50 5,100 14.5 220 110 2.0 62 2DCAD 3DCAD
CYAP-50DU 50 5,100 23.5 220 110 3.3 72 2DCAD 3DCAD
CYAP-100D 100 10,200 32.6 160 80 3.5 115 2DCAD 3DCAD
CYAP-100DU 100 10,200 46.5 160 80 5.0 120 2DCAD 3DCAD
CYAP-200D 200 20,400 78.5 100 66 7.0 200 2DCAD 3DCAD
CYAP-200DU 200 20,400 150.0 110 55 11.0 250 2DCAD 3DCAD
CYAP-300D 300 30,600 110.0 150 75 11.0 480 2DCAD 3DCAD

CADデータダウンロード

CYAP-03D 2DCAD 3DCAD
CYAP-10D 2DCAD 3DCAD
CYAP-20D 2DCAD 3DCAD
CYAP-30D 2DCAD 3DCAD
CYAP-30DU 2DCAD 3DCAD
CYAP-50D 2DCAD 3DCAD
CYAP-50DU 2DCAD 3DCAD
CYAP-100D 2DCAD 3DCAD
CYAP-100DU 2DCAD 3DCAD
CYAP-200D 2DCAD 3DCAD
CYAP-200DU 2DCAD 3DCAD
CYAP-300D 2DCAD 3DCAD

瞬時最大加圧力:シリンダ押付け時にシリンダが瞬時(1sec未満)出力可能な最大の加圧力

連続加圧保持力:シリンダ押付け時に連続出力可能な加圧保持力

最大速度:シリンダとしての許容最大回転数での最大速度

定格速度:サーボモータ定格回転時のシリンダ速度

※CYAP-03Dは、ストローク300mmまでの対応となります。

繰返し:±5μm(押付け時、一定温度・一定荷重下において)

荷重精度:±0.5%FS(対フルスケール、一定温度下において)

型式

型式

例)CYAP-50D-200-5A

  • 最大加圧力:50kN
  • ストローク:200mm
  • シールドケーブル:5m
  • シールドケーブル
  • アブソ仕様

寸法

外形

寸法(単位:mm)

型式 A B C
CYAP-03D 146 365 65
CYAP-10D 155 490 65
CYAP-20D 190 515 80
CYAP-30D 230 527 90
CYAP-30DU
CYAP-50D 260 590 135
CYAP-50DU 297 590 135
CYAP-100D 325 730 135
CYAP-100DU
CYAP-200D 450 900 215
CYAP-200DU 500 926 230
CYAP-300D 570 1,098 280

※ 上記記載のB寸法は200㎜ストローク時です。ストローク変更時はB寸法が変更となります。

※ 仕様、形状は改良のため予告なしに変更することがあります。ご計画の際はお問い合せください。

セット内容

標準構成

  • 電動シリンダ本体
  • サーボアンプ
  • サーボコントローラ
  • 標準ケーブル5m

オプション

  • ティーチングボックス
  • パソコン管理ソフト
  • ロボットケーブル
  • メモリーカード

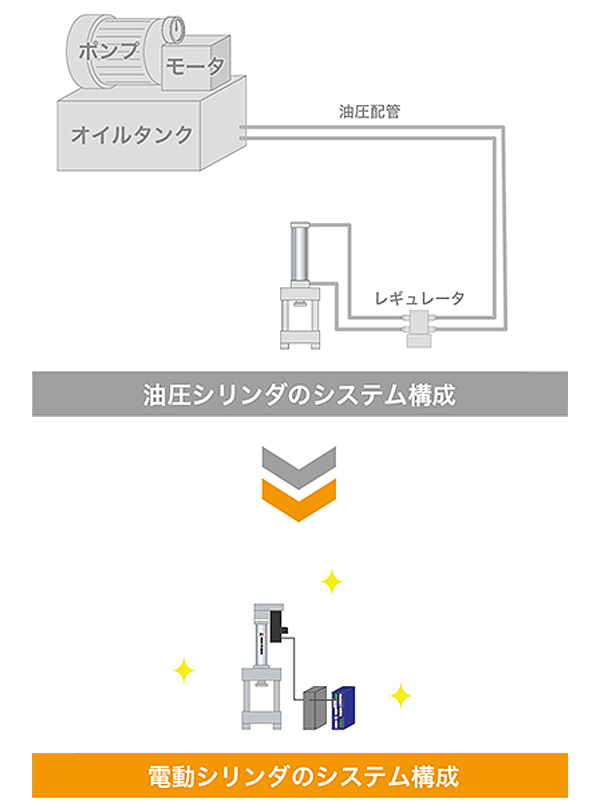

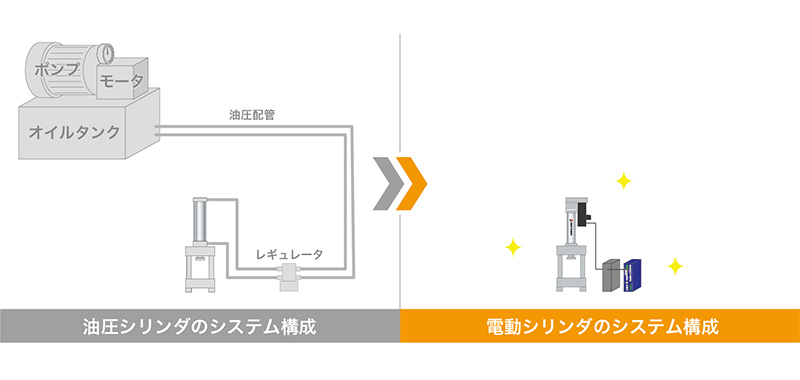

電動シリンダのシステム構成

電動シリンダのシステム構成

サーボコントローラ

サーボコントローラ

CYAP-Dシリーズに標準搭載されるサーボコントローラにより、他動力では真似できない、電動シリンダの荷重・位置の高精度な制御を実現します。

サーボコントローラについて、下記の詳細をご確認いただけます。

  • プログラムを容易に設定
  • 品質判定
  • 運転の可視化
  • トレーサビリティ
  • オプション
  • 外形図

検証のテストルームを
ご用意しております

検証のテストルームをご用意しております 検証のテストルームをご用意しております 検証のテストルームをご用意しております
テスト内容
  • 貼り合わせ
  • 圧入・カシメ
  • 成形
  • 分散
  • 圧着
  • 切断
テスト装備
  • 圧入プレス
    加圧力:10kN~200kN
    ワークサイズ:500×500mm
  • 精密プレス装置①
    加圧力:10kN~100kN
    ワークサイズ:□300mm
    加熱温度:~300℃
  • 精密プレス装置②
    加圧力:10kN~1000kN
    ワークサイズ:□300mm
    加熱温度:~400℃
  • 真空ロールプレス
    加圧力:~15kN
    対応ワーク幅:50~150mm
  • 卓上プレス
    加圧力:1kN~10kN
    ワークサイズ:□100mm
    加熱温度:~200℃
  • 卓上分散・分散
    粘度:100~25万Pa・s
    対応粒子径:数µm以上
    処理量:0.3L~8L/min
