中子造型システム
臭気が少なく、作業者にやさしい環境に配慮した中子づくりをご提案

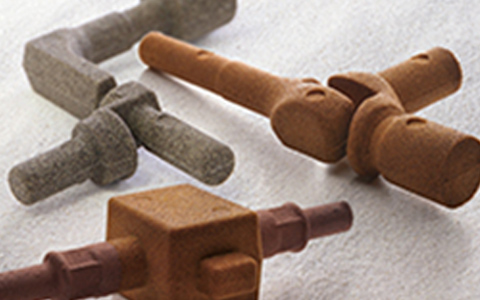

鋳物の核となる中子。高品質な中子づくりに対応するだけでなく、臭気が少なく作業者に優しい環境に配慮した中子づくりをご提案します。コールドボックス、無機中子造型、シェルモールドに対応し、中子づくりの自動化、省人化を実現するエンジニアリング、中子砂再生システムなど中子づくりのトータルシステムとしてお届けします。
中子造型機
臭気が少なく、作業者にやさしい環境に配慮したプロセスに対応。
商品名
中子造型機 高機能タイプ LHLシリーズ
特長
高速造型で高生産性を発揮
高剛性構造によりサイクルタイムを極限まで短縮。
仕様
| 型式 | LHL30 | LHL50 | LHL100 |
|---|---|---|---|
| ブロー容量（L） | 25～50 | 50～130 | 80～300 |
| 型高さ（mm） | 900 | 960 | 1,200 |
| 型幅（水平割）（mm） | 1,200 | 1,250 | 1,550 |
| 型奥行（mm） | 1,000 | 1,400 | 2,000 |
商品名
中子造型機 高精度タイプ LFBシリーズ
特長
高精度に中子を造型
堅牢なテーブルガイド、昇降シリンダにより高精度な動作を実現。
仕様
| 型式 | LFB25 | LFB50 |
|---|---|---|
| ブロー容量（L） | 20～40 | 50～200 |
| 型高さ（mm） | 375～800 | 575～900 |
| 型幅（垂直割）（mm） | 200～600 | 300～1,000 |
| 型幅（水平割）（mm） | 200～1,150 | 300～1,550 |
| 型奥行（mm） | 300～1,000 | 300～1,600 |
商品名
中子造型機 コンパクトタイプ LLシリーズ
特長
コンパクト設計で省スペース
コンパクト設計で、設置場所を選ばない省スペース対応。操作も容易。
仕様
| 型式 | LL10 | LL20 |
|---|---|---|
| ブロー容量（L） | 10～15 | 20～30 |
| 型高さ（mm） | 230～480 | 335～630 |
| 型幅（垂直割）（mm） | 150～350 | 200～400 |
| 型幅（水平割）（mm） | 150～695 | 250～890 |
| 型奥行（mm） | 200～700 | 300～870 |
当商品の情報は、レンペ・メスナー・シントー社のWebサイトにても閲覧できます。 https://www.laempe.com/
シェルモールド中子造型機
コンパクトで高い作業性、省エネ対応。
商品名
垂直割シェルマシン【CDRX】
特長
アンダーエアレーション砂充てん機構により、コンパクト、省エネ設計ながら高い充てん性を実現。
省スペースなためレイアウトがしやすく、作業性も向上。
シンプル構造で省エネにも貢献。
日本機械工業連合会会長賞
平成27年度 日本機械工業連合会
仕様
| 砂充てん方式 | アンダーエアレーション | |
|---|---|---|
| ドライサイクル（秒） | 16 | |
| 最大金型寸法（mm） | 縦×横 | 500×500 |
| 厚さ | 150/150 | |
中子づくりのロボットエンジニアリング
自動化により省人化及び品質を安定化。
造型～塗型、乾燥～組立、ストック～中子セットまでの3段階のシステムを組み合わせ、局所からトータルエンジニアリングまで対応します。
ロボットエンジニアリング
特長
自動化による省人化対応。
品質の安定化に貢献。
