自硬性 砂搬送システム

砂こぼれや粉塵飛散を防止し、クリーンで働きやすい鋳物工場づくりに貢献
粉体処理分野で長年、培った空気輸送技術を基盤とした信頼性の高い砂搬送システムです。砂搬送ラインの密閉化などにより、砂こぼれや粉塵飛散を防止し、クリーンで働きやすい鋳物工場づくりに貢献します。
造型工程

空気輸送装置
砂こぼれ、粉塵飛散がなく、クリーンで快適な作業環境を実現

商品名
OMEGA 空気輸送装置
【OMEGA TFCA】
特長
砂空気輸送方式により快適な作業環境を実現。
シンプルでコンパクトな設備で、省スペース。
メンテナンスが容易。
仕様
シンプル
本体重量:15kg
コンパクト
- 機高:1250mmH
- 内容量:40L以下
※圧力容器検定不要。(日本国内の場合)
※150℃までの高温砂輸送が可能。
※内部にアクチュエーター無 - 輸送量:シングル…5t/h ダブル...10t/h
※輸送距離によって輸送量が変動します。

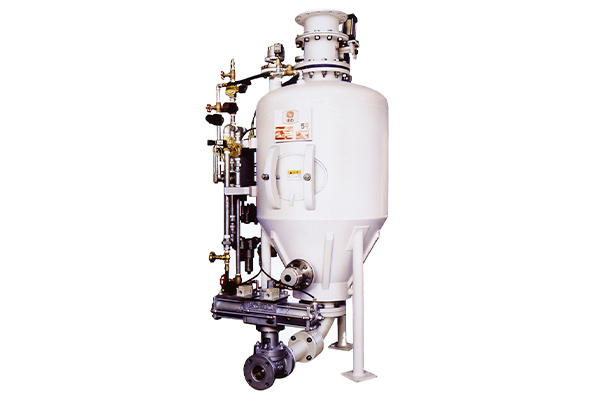

商品名
空気輸送装置
【TFC】
特長
砂や粉末バインダーをプラグ輸送し、輸送風量を抑えることでエネルギー効率の高い輸送を実現。
シンプルな輸送管構造と弊社独自の耐摩耗材の採用により、砂などの摩耗性粉体の輸送も可能。
輸送先の距離差がある場合や、輸送先が複数でも1つのタンクで輸送可能。
高温での輸送や、計量、定量など多機能化に最適。
用途
砂
ベントナイト
デンプン(コーンスターチ他)
石炭粉
集塵ダスト
仕様
型式 | TFC-1 | TFC-3 | TFC-5 | TFC-10 | TFC-15 | TFC-20 | TFC-30 | TFC-50 |
---|---|---|---|---|---|---|---|---|
タンク有効容積(㎥) | 0.08 | 0.24 | 0.4 | 0.8 | 1.2 | 1.7 | 2.4 | 4 |
ショックレスオシレーティングコンベア
振動伝翻の少ない共振タイプで、製品、冷やし金、バリ等が混入した砂の搬送に最適。

商品名
ショックレスオシレーティングコンベア
【SLOC】
特長
カウンターウェイトがトラフの振動を吸収し、ラバースプリングがさらに地盤に伝わる振動を抑制。
トラフにフタを取り付け密閉化することで、搬送物質のこぼれ、発塵を防止。(オプション)
トラフをライナ張りすることで様々な搬送物質に対応。(オプション)
付着防止ヒーター(オプション)で水分を含んだ物質の付着を防ぎ、搬送能力の維持とオーバーフローの防止かつ省メンテナンスを実現。
仕様
型式 | SLOC-4.5 | SLOC-6 | SLOC-7.5 | SLOC-9 | SLOC-10.5 | SLOC-12 | SLOC-15 |
---|---|---|---|---|---|---|---|
輸送能力(t/h) | 25 | 35 | 45 | 50 | 60 | 70 | 85 |
輸送速度(m/min) | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
