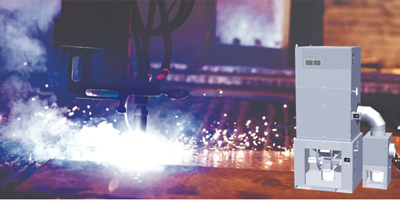

ダスト固化でレーザ加工粉じんを再資源化
ダスト固化装置の特徴

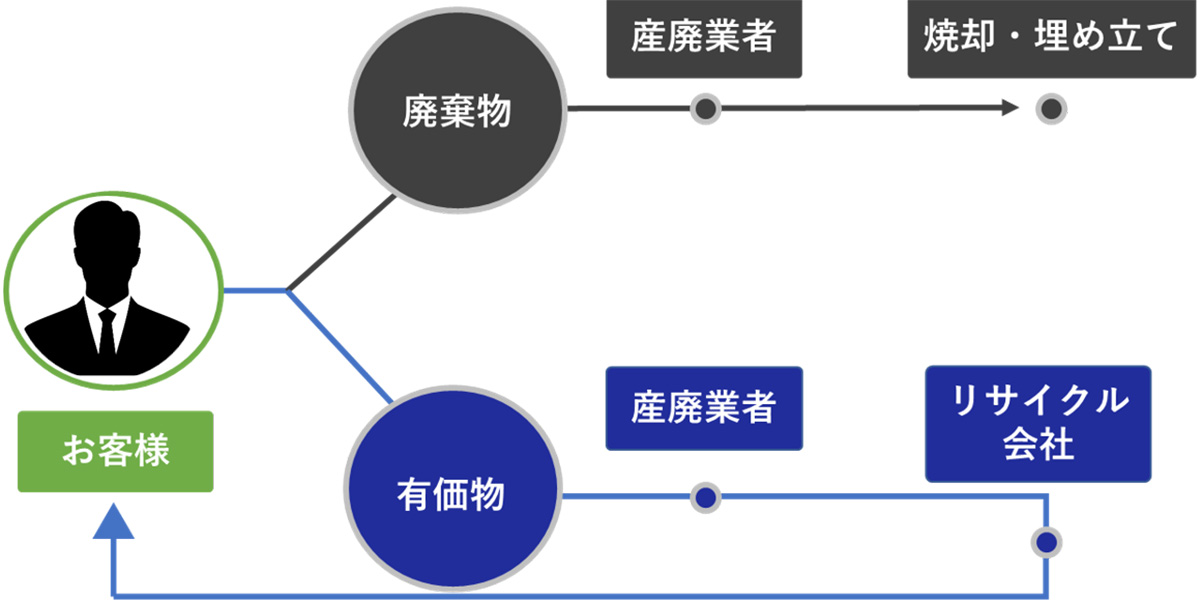

01 レーザ加工粉じんの再資源化
集じん機で捕集したレーザ加工粉じんを固化することで、従来は処分するだけのダストが資源として再利用することが可能になります。
有価物として産廃業者に引き取ってもらえるようになるだけでなく、循環型社会への貢献をすることができます。
02 粉じんの二次飛散防止
集じん機に貯まったレーザ加工粉じんを固化ユニット内でペレット状に固化します。
ダスト排出時の再飛散が抑制されるため、体内への吸引や周囲への飛散を軽減します。
働く人の安全と健康を守り、清掃の手間も省くことができます。

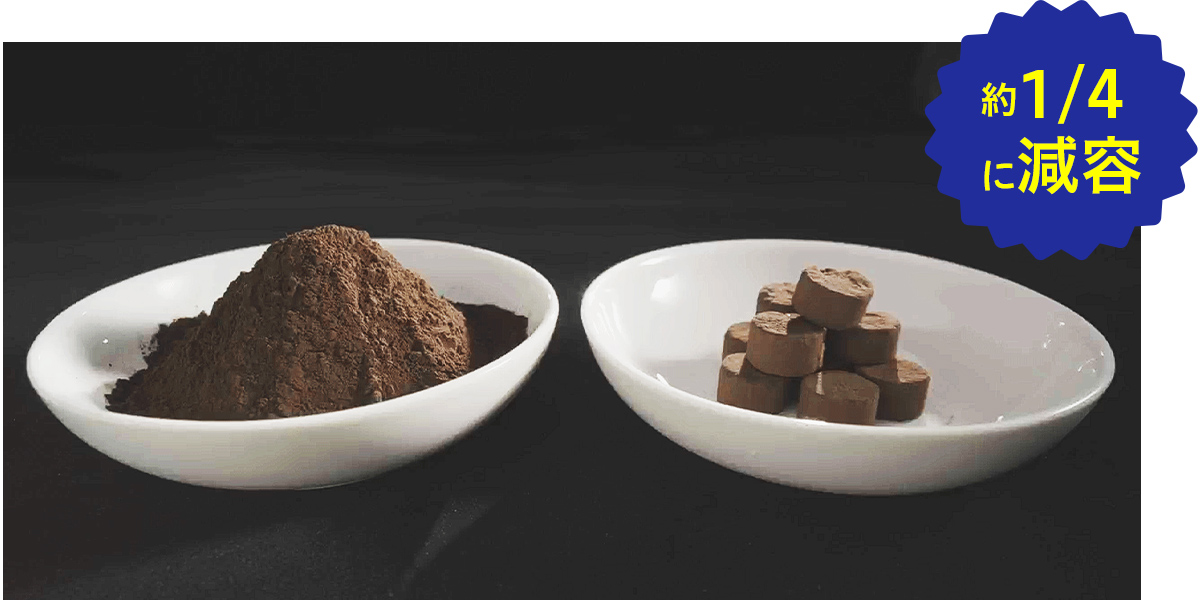

03 保管スペースや輸送コストを削減
ダストを圧縮することで容積を約1/4に減容することができるので、廃棄コストや輸送コスト、保管スペースの削減にも貢献することができます。
仕様表

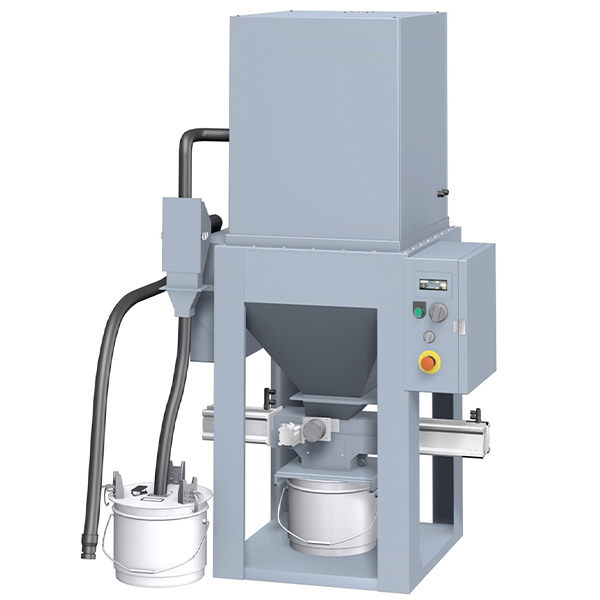

新設・既設の集じん機両方の粉じんに対応可能な単体型ダスト固化装置
| 型式 | DMD-SD01BC | ||
|---|---|---|---|
| 電源 | 三相交流 200V・50/60Hz | ||
| フィルタ | フィルタ材質 | ポリエステル+PTFE | |
| 数量 | 本 | 2 | |
| 払落し方法 | パルスジェット | ||
| 標準エアー消費量（N.T.P） | L/min | 130 | |
| 寸法（W×D×H） | mm | 980×710×1750 | |
| ダスト固化処理量 | L/hr | 1 | |
| ペール缶容量 | L | 12 | |
| 電源ケーブル | m | 3 | |
| ケーブルサイズ | 2SQ×4芯 | ||
| 推奨ブレーカ | A | 20 | |
| 概算質量 | Kg | 220 | |
| 標準色 | 日塗工NO.75-70D | ||

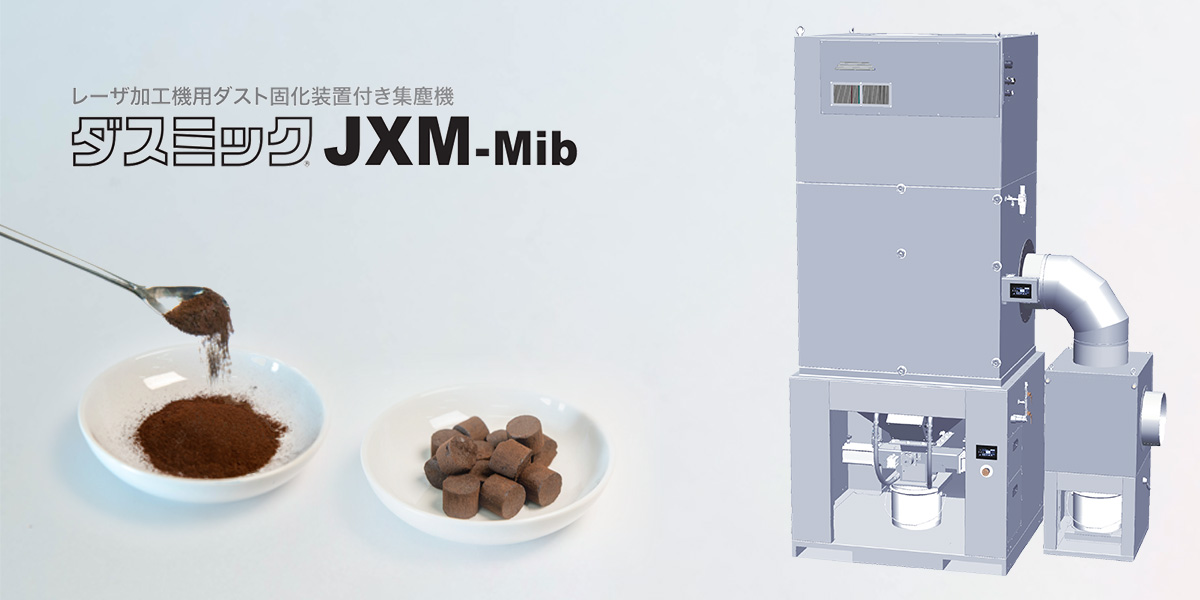

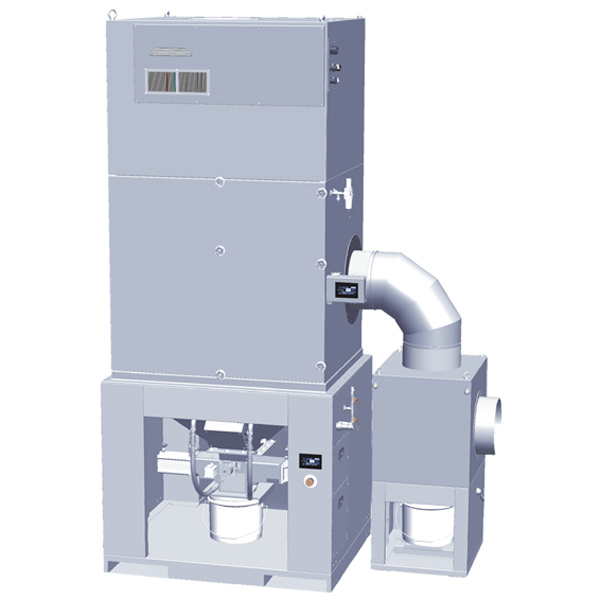

ダスミックのフラグシップモデルであるJXMに固化ユニットを搭載した集じん機一体型タイプのダスト固化装置
| 型式 | JXM-Ⅴ Mib | JXM-Ⅵ Mib | JXM-Ⅶ Mib | ||
|---|---|---|---|---|---|
| 電源 | 三相交流 200V・50/60Hz | ||||
| 送風機用モータ | KW | 3.7 | 5.5 | 7.5 | |
| 風量 | ㎥/min | 30 | 40 | 60 | |
| 静圧 | kPa | 3.04 | 2.97 | 2.75 | |
| 騒音値 | db（A） | - | 70±2 | 70±2 | |
| フィルタ | フィルタ材質 | ポリエステル（PTFEメンブレン） | |||
| 数量 | 本 | 9 | 12 | 16 | |
| 払落し方法 | 対向パルスジェット | ||||
| 標準エアー消費量（N.T.P） | L/min | 144 | 151 | 199 | |
| 寸法（W×D×H） | mm | 1890×975×2626 | 1820×975×2776 | 2270×975×3011 | |
| 標準吸込口径（Φ） | mm | 248 | 298 | 298 | |
| ダスト固化処理量 | L/hr | 1 | |||
| ペール缶容量 | L | 12 | |||
| 電源ケーブル | m | 3 | |||
| ケーブルサイズ | 3.5×4芯 | 5.5×4芯 | 8×4芯 | ||
| 推奨ブレーカ | A | 30 | 50 | 60 | |
| 概算質量 | Kg | 610 | 810 | 990 | |
| 標準色 | 日塗工NO.75-70D | ||||
●仕様は製品改良のため、予告なく変更することがあります。 ●本機はインバータを標準搭載しています。仕様表の静圧は60Hzで運転した場合の値です。 ●仕様表の騒音値は当社の定めた測定方式による実測値であり、騒音値を保証するものではありません。 ●可燃性・導電性粉じん・引火性ガスの吸引、発生する場所での使用はしないでください。 ●雨水や水などがかかる恐れのある場所では使用しないでください。 ●固化装置の処理量は、弊社の試験粉体を用いた場合の参考値です。粉じんの性状により処理量は変動します。
