X線応力測定器用残留応力基準片CMRS

X線応力測定器用 残留応力基準片 CMRS

このような応力の計り方をしている方

校正はゼロ点のみで
実施している

ゼロ点は金属粉末で
確認している

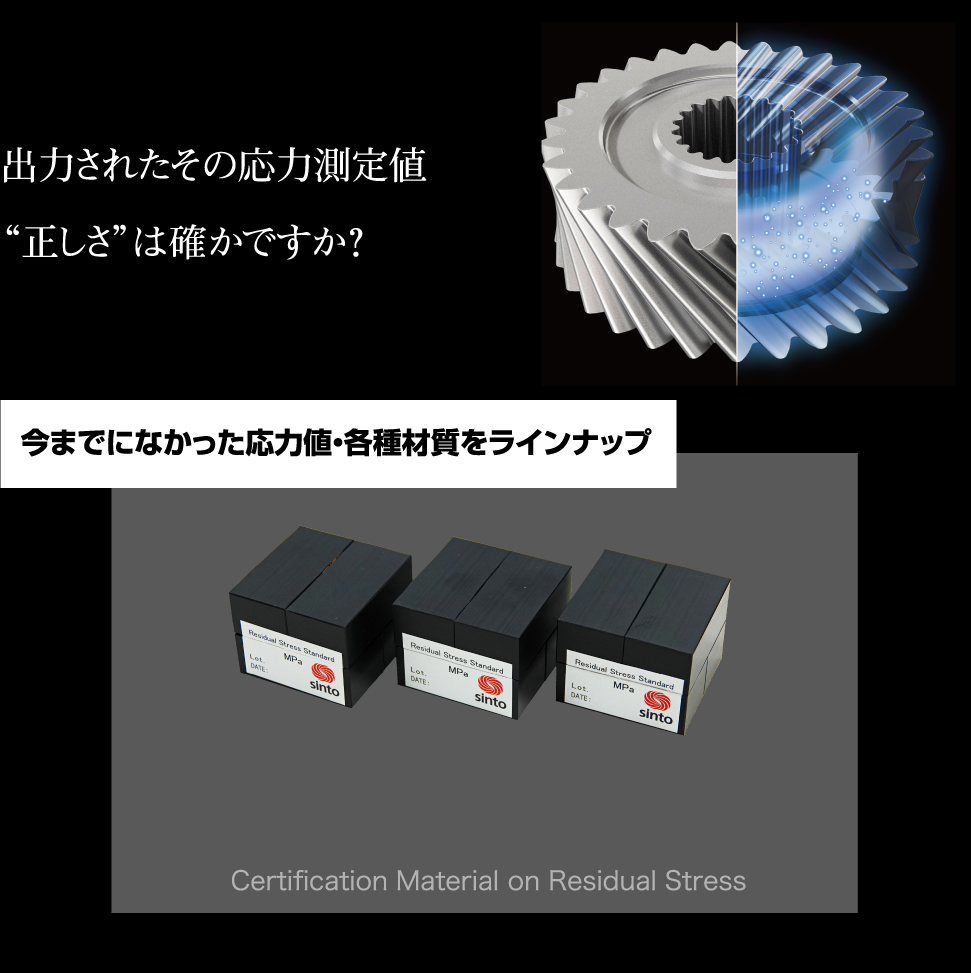

出力されたその応力測定値
“正しさ”は確かですか?

疑問1
対象部品の応力値範囲はゼロ付近ではないが
問題ないのか
疑問2
評価したい材料はバルク(かたまり)のため
そもそも組成が違うが、出力値は確かなのか

新東が開発した残留応力基準片
“CMRS”
が解決します

残留応力基準片“CMRS”とは

お客様製品の残留応力を測定するときに
基準となるものです。

これまでの0MPaや金属粉末ではなく、
ニーズに合わせた応力を付与した金属片です。

普段お使いの測定装置の日々のメンテナンス
にもお使いいただけます。

対象製品を想定した材質、応力値
ラインアップしています。

- 材料、熱処理、ピーニング
お客様が本当にお求めの測定結果を導き出すため
応力測定の需要が多い組合せで基準片を各種ラインアップ。
これまで装置、投射材、測定と、ショットピーニングに関して
培ってきたノウハウをもとに専門のスタッフが加工・検査し、
ご提供しています。

難しい測定原理を理解する必要は一切ありません!
CMRSをお使いいただくだけで、測定が正しいことを確認できます。

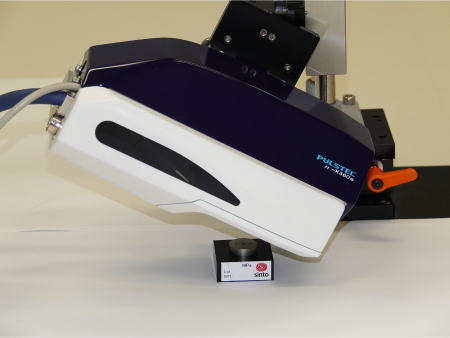

残留応力基準片CMRSの使用例

特長
FEATURES

1-1600MPaの高圧縮応力を含め、
4種類の応力をラインアップ
普段評価される対象物に近い残留応力の基準片を選択可能。
材料には、ギヤ材、ばね材、溶接材の3種類を想定し、ご用意しています。
※ラインアップは応力・材質毎に随時拡充予定
2バルクでの極低応力品もラインアップ
従来の粉末試料ではなく、これまで存在しなかった“バルク”で極低応力確認。
対象物と同じ形態のバルクにより、より信頼性の高い応力測定が可能に。
3測定条件を記載した検査成績書を添付
既知の測定法で検査した結果を添付し、納品。
測定値の比較や、結果の信頼性確認が可能。

用途例

日常検査の前に
測定器の確認用として

測定器差、測定方式の
違いの確認として

管球の劣化など
装置不具合の確認として

仕様
SPECIFICATION

新東は、“お客様が本当に必要としている商品”の開発を目指しています。
これらラインアップ以外にも、応力値・材質のご要望がございましたら、ぜひお気軽にお問い合わせください。

<特許取得済み>

型式 CMRS-16(高応力) CMRS-08(中応力) CMRS-04(低応力) CMRS-00(極低応力)
公称応力値 -1600MPa -800MPa -400MPa >-50MPa
材質 SCM420
(ギヤ材)
SUP9
(ばね材)
SM490
(溶接材)
SCM420
SUP9
寸法 W40×D40×H20,mm ※測定時
測定面 φ20mm φ19mm □20mm SCM420:φ20mm
SUP9:φ19mm
内容物 残留応力基準片(防錆紙による梱包)、検査成績書
  • ※寸法は予告せず変更となる場合がございますのでご了承ください。

今だけ応力測定を無料で受付中!

  • 試作開発のために試しに計ってみたい
  • 自社製品をもっと精密に測定してみたいが、装置を持ち合わせていない
  • 検査装置の導入を検討しており、使い心地を試してみたいetc.

CMRSに関するお問い合わせをいただいたお客様を対象に、
期間限定で無料の応力測定を受け付けております。
詳細はお問い合わせフォームよりお尋ねください。

お問い合わせはこちら

  • ※原則1点の測定を無料とさせていただきます。
  • ※お客様の今後の生産に役立てていただくため、条件により有償でのテスト測定をお勧めさせていただく場合がございます。
