投射材との組合せで無限に広がる加工用途
新東のエアーブラスト(サンドブラスト)はバリ取り、クリーニング、面粗しなど幅広い用途で活用されます。 数千パターンの投射材・装置の組合せから対象材質、加工目的に応じた最適な組み合わせをご提案します。
重力吸引式エアーブラスト MYシリーズ
集塵機一体型で省スペース・コンパクト
商品名
汎用タイプ【MY-24】
特長
取り扱いが容易
電源を繋いでスイッチを入れるだけで誰でも簡単に取り扱い可能
省エネ
エアー消費量が少なく省コスト
用途
- 付着物除去
- バリ取り
- 表面粗し etc.
仕様
| 投射ノズル | エアージェット | Φ3×1本 |
|---|---|---|
| ノズル | Φ6×1本 | |
| テーブル直径 | Φ400 | |
| 耐荷重 | 30kg | |
オプション
多数取り揃えております。詳細はお問い合わせください。
商品名

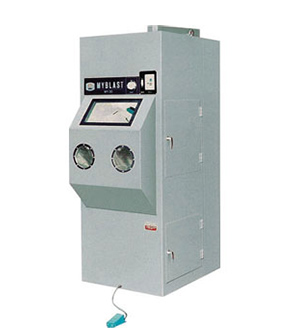

汎用タイプ【MY-30A】
特長
多品種の小物部品のブラスト処理が可能
手作業でのブラストにより製品形状を選ばず処理可能
用途
- 付着物除去
- バリ取り
- 表面粗し etc.
仕様
| 投射ノズル | エアージェット | Φ4×1本 |
|---|---|---|
| ノズル | Φ8×1本 |
オプション
多数取り揃えております。詳細はお問い合わせください。
商品名オススメ商品
テーブルタイプ【MYS-30B】
特長
視認性向上
機内の照明照度を3倍、作業窓開口サイズ1.2倍、機内エア流れ改善により、
加工中の視界が良好です。
作業性向上
キャビネットへの腕挿入部が湾曲構造のため、腕が動かしやすいです。
また、装置高さが調整でき、無理のない姿勢での作業が可能となるため
作業負荷が軽減されます。
他にも、作業性や安全性向上を実現する各オプションを取り揃えております。ぜひお問合せください。
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
| 型式 | MYS-30B | |
|---|---|---|
| 投射ノズル | エアージェット | Φ4×1本 |
| ノズル | Φ8×1本 | |
| テーブル直径（㎜） | Φ450、Φ600（オプション） | |
| ワーク最大寸法（㎜） | Φ450、Φ600 | |
特長
中物部品のブラスト処理が女性でも簡単
手操作の回転テーブル付きのため中物部品の処理が女性でも楽に作業が可能
品質の高いブラスト処理
テーブルに製品を置くことで手の届かない 細かい箇所もムラなく均一に研掃
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
| 型式 | MY-40B | MY-60B | MY-70B | |
|---|---|---|---|---|
| 投射ノズル | エアージェット | Φ4×1本 | ||
| ノズル | Φ8×1本 | |||
| テーブル直径（㎜） | Φ800 | Φ1300 | Φ1500 | |
| ワーク最大寸法（㎜） | Φ800 | Φ1300 | Φ1500 | |
特長
短時間で高品質処理
小物量産部品を安定したムラのない研掃で品質向上を実現
用途
- 付着物除去
- バリ取り
- 錆落とし etc.
仕様
標準タイプ仕様
| 型式 | MY-30C | MY-40C | |
|---|---|---|---|
| 投射ノズル | エアージェット | Φ4×1本 | Φ4×2本 |
| ノズル | Φ8×1本 | Φ8×2本 | |
| タンブラ容量 | 3ℓ | 6ℓ | |
オプション
多数取り揃えております。詳細はお問い合わせください。
商品名
インライン型タンブラータイプ【MY-30F】
特長
投入～搬出までの作業時間の短縮が可能
- 製品を定位置に供給するだけでタンブラー内への投入、研掃、搬出工程が自動で行え生産性が向上
- 搬送装置との組み合わせによって前後装置とのライン化が容易にでき、ロット毎の連続処理が可能
用途
- 付着物除去
- バリ取り
- 錆落とし etc.
仕様
標準タイプ仕様
| 投射ノズル | エアージェット | Φ4×1本 |
|---|---|---|
| ノズル | Φ8×1本 | |
| タンブラ容量 | 約10ℓ(実容量約3ℓ) | |
| 被処理製品重量 | 5kg以下または3ℓ以下 | |
※上記以外のタンブラータイプも豊富に取り揃えておりますのでお気軽にお問い合わせください。
特長
打痕の発生を抑制
テーブル上で1個処理をするため 製品に打痕・キズ・割れ等発生しません
様々な製品形状に対応、製品の脱着もラクラク！
製品の脱着は同じ位置ででき、 治具を使用することで多様な製品のブラスト処理が可能
用途
- 付着物除去
- バリ取り
- 表面粗し
- スケール落とし etc.
仕様
標準タイプ仕様

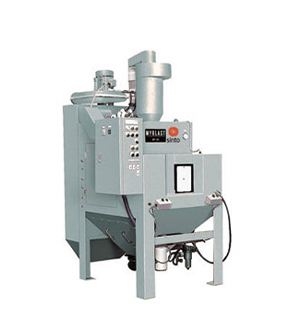

| 型式 | MY-30D | MY-40D | |
|---|---|---|---|
| 投射ノズル | エアージェット | Φ4×1本 | Φ4×2本 |
| ノズル | Φ8×1本 ※ノズル1本まで 追加可能 |
Φ8×2本 ※ノズル2本まで 追加可能 |
|
| 公転テーブル | 直径 | Φ500 | Φ750 |
| ワーク自転テーブル | 直径・個数 | Φ250×2コ | Φ180×6コ |
| 耐荷重 | Max 10kg | ||
| ワーク最大寸法 | Φ125×90H | Φ180×250H | |
※上記以外のマルチテーブルタイプも豊富に取り揃えて おりますのでお気軽にお問い合わせください。
オプション
多数取り揃えております。詳細はお問い合わせください。
特長
台車付で重量物の搬入出も安心安全
台車式テーブルに製品を載せるため、重量物でも安全に搬入出可能
1000kgの重量物も楽々処理可能
ターンテーブルがスムーズに回転しすみずみまで効率的な研掃が実現！
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
標準タイプ仕様
| 型式 | MY-30E | MY-40E | MY-60E | MY-70E | |
|---|---|---|---|---|---|
| 投射ノズル | エアージェット | Φ4×1本 | |||
| ノズル | Φ8×1本 | ||||
| テーブル直径 | Φ450 | Φ800 | Φ1300 | Φ1500 | |
| ワーク最大 | 寸法 | Φ450×250H | Φ800×400H | Φ1300×600H | Φ1500×600H |
| 重量 | 200kg | 1000kg | 1200kg | 2000kg | |
特長
小物量産部品を一気にブラスト処理
攪拌効率が良く、耐摩耗性に優れ、小物量産品の仕上げに最適です。
投入装置を置くことでインライン化も可能
自動搬出機のため製品投入装置を設置することでインライン化が可能
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
標準タイプ仕様
| 型式 | MY-30G | MY-30GA | |
|---|---|---|---|
| 投射ノズル | エアージェット | Φ4×2本 | |
| ノズル | Φ8×2本 | ||
| 首振方式 | クランク方式 | ||
| エプロンコンベア | 投射室Φ400×500 | ||
| ワーク最大投入量 | Max 13ℓ/バッチ Max 30kg/バッチ |
||
※上記以外のエプロンタイプも豊富に取り揃えて おりますのでお気軽にお問い合わせください。
オプション
多数取り揃えております。詳細はお問い合わせください。
商品名

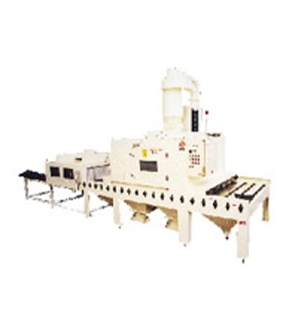

コンベアタイプ【MY-TR】
特長
中物・大物量産部品の連続処理の自動化
自動搬送により中物・大物量産部品の連続自動処理が可能
インライン自動化が実現
前後装置と連結することでインライン自動化が可能
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
お客様のご要望にあわせ設計いたします。
お気軽にお問い合わせください。
オプション
多数取り揃えております。詳細はお問い合わせください。
特長
ロボットによる安定した仕上げ品質
ロボットを使用することで特殊な処理技術は必要とせず最適で的確な狙い打ちが可能
6軸多関節ロボットの搭載により複雑形状品の仕上げが容易
プログラム変更によって機械1台で様々な形状の製品の処理が可能
用途
- 付着物除去
- ピーニング
- 砂落とし etc.
仕様
- 搭載ロボット
- 6軸垂直多関節
- 投射範囲
- 600W×300L×300H
投射方式は重力式・直圧式どちらにも対応しております。
お客様のご要望にあわせ設計いたします。
お気軽にお問い合わせください。
自吸式小型エアーブラスト KENX-Ⅰ
オフラインでのメンテナンスやリペア用ブラスト作業に最適
特長
必要最低限のシンプル構造
１日のブラスト作業が２時間以下に最適
メンテナンス箇所が全て本体表側にあるため 装置正面から作業もメンテナンスも完了
軽量な上、タタミ一畳で収まるコンパクト設計 なのでハンドリフトで簡単移設可能
用途
- 付着物除去
- バリ取り
- 表面粗し etc.
仕様
- 装置サイズ(mm)
- 幅800×奥700×高1450
- 装置重量(kg)
- 130kg
- ワーク最大寸法(mm)
- Φ450×100H
- ワーク最大重量(kg)
- 15kg
- 必要供給電源
- AC200/220V(50/60Hz)
- 供給エアー
- 接続口径1/4
- 推奨コンプレッサ容量
- 5.5kW以上
※KENX-Ⅰは使用時間が1～2時間/日程度のユーザー様向けです。ブラスト時間が長時間になるユーザー様は、マイブラスト装置のご使用をおすすめします。
直圧式エアーブラスト MY-Pシリーズ
コンパクトにもかかわらず強力な投射力で抜群の研掃能力！
商品名
汎用タイプ【MY-30AP】
特長
処理時間の大幅短縮
強力な直圧投射でムラなく素早く研掃し、作業効率を向上
投射材の流量調整が簡単！
バルブの開度を手動調整するだけで投射材の流量調整が可能！
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
| 型式 | MY-30AP | MY-30BP | MY-30EP |
|---|---|---|---|
| 投射ノズル | Φ4×1本 | ||
| テーブル径 | ー | Φ450 | Φ450台車 |
| テーブル耐荷重 | ー | 30kg | 200kg |
| 加圧タンク | 実効容量25ℓ 最高使用圧力0.59MPa |
||
※上記以外の直圧式サンドブラストも豊富に取り揃えて おりますのでお気軽にお問い合わせください。
オプション
多数取り揃えております。詳細はお問い合わせください。
ブロワ式エアーブラスト SFシリーズ
ソフトなブラスト処理に最適
商品名
SF-TB10
特長
ソフトな仕上でコンプレッサー不要
広い処理面をきめ細かく仕上げるのに最適
用途
- 付着物除去
- バリ取り
- 面粗し
- スケール落とし etc.
仕様
| 型式 | SF-TB10 |
|---|---|
| タンブラ容量 | 10ℓ |
※上記以外のブロワ式エアーブラストも豊富に取り揃えておりますのでお気軽にお問合せください。
