微細加工を実現するためのコアテクノロジー
マイクロブラスト工法
加工プロセス
- ラミネートからブラスティングまでトータル提案が可能
- 自動機・手動機をラインアップし、生産ニーズに柔軟に対応
- マイクロブラスト加工は冷間・乾式加工のため、加工変質が極めて少ない
微粉吸引プロセス
表面処理の新たな加工領域へ！
新東独自の機構により、従来のブラスト加工やバレル研磨では難しかった極小サイズで脆弱材料な部品に対するソフトな微細加工（丸み付け・バリ取り）をバラツキを抑えた仕上で実現します。
マスキングプロセス
優れた位置精度の露光と高圧ミスト式の現像により、高品質なマスキングを実現
商品名
ラミネート機【ELLシリーズ】
特長
ラミネート、カッティングを自動化
・手貼り作業を無くし、安定品質
・外周カット作業を無くし、生産性向上
・作業は搬入出部にセットのみ
自動・手動とニーズに応えるラインアップ
仕様
| 型式 | ELL-MLL | ELL-MLH | |
|---|---|---|---|
| 方式 | 手動 | ワークセット後全自動 | |
| ワーク最大 | 寸法（mm） | Φ500×H50 | |
| 重量（kg） | 15 | ||
※上記以外のサイズについては、別途お問合せください。
商品名
露光機【ELEシリーズ】
特長
わずかな位置ずれも検知し、自動補正
・±25μmの位置決め精度でセット時の作業者負担なく高品質を実現。
・わずか40秒で自動補正完了し、サイクルタイムに影響がほぼなく高生産性
仕様
| 型式 | ELE-MLL | ELE-MLH | |
|---|---|---|---|
| 方式 | 手動 | ワークセット後全自動 | |
| ワーク最大 | 寸法（mm） | Φ500×H50 | |
| 重量（kg） | 15 | ||
※上記以外のサイズについては、別途お問合せください。
商品名
高圧ミスト現像機【ELDシリーズ】
特長
高圧ミストジェットで高品質・高精度
・粒子化した現像液の噴射により、レジスト底部の裾引きの発生なし
・高アスペクト加工を実現
仕様
| 型式 | ELD-MLL | ELD-MLH | |
|---|---|---|---|
| 方式 | 手動 | ワークセット後全自動 | |
| ワーク最大 | 寸法（mm） | Φ500×H50 | |
| 重量（kg） | 15 | ||
※上記以外のサイズについては、別途お問合せください。
マイクロブラスト
高アスペクトに対応した直圧式と、広範囲の均一加工に対応した重力吸引式からご提案

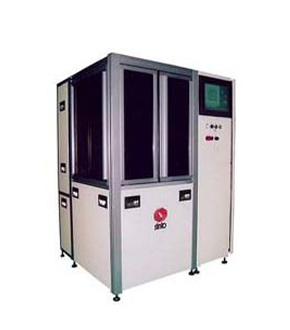

直圧式
- ・噴射速度が速く、加工が早い
- ・深い穴、狭い溝の加工が得意
- ・チッピングが少ない
→ 穴あけ・溝、切断に最適
▲溝加工（W300×D350×H450μm）
▲穴加工（φ200μm）

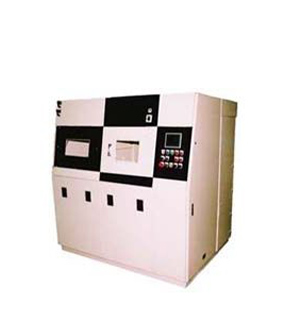

吸引式
- ・加工精度が高い（制御しやすい加工レート）
- ・広い面、浅い溝の加工が得意
→ ザグリ・エンボス加工、グラデーション加工、歪み加工、
コンデンサ電極出しに最適
▲エンボス加工（傾斜幅192×H232μm）
▲溝加工（ガラスウェハの流路形成）
※重力吸引式MBシリーズは高精度タイプMB1+[NEW]やマスクレスタイプMB2もラインアップしております。詳細はお問合せください。
仕様
| 型式 | ELPシリーズ | MBシリーズ |
|---|---|---|
| 使用噴射材 | #240～#3000 | #240～#1200 |
| 噴射材供給 | 定量供給装置 | |
| 噴射材回収 | 粗粒分離装置 | |
【業界初技術】微粉吸引加工
表面処理に新たな加工領域をご提案
業界初技術
極小・脆弱部品のR（丸み）付け、バリ取りを実現
新東独自の機構により、従来のブラスト加工やバレル研磨では難しかった部品に対するソフトな微細加工（丸み付け・バリ取り）をバラツキを抑えた仕上で実現します。
商品名
微粉吸引研磨加工機
【SSN】
特長
きれいな作業環境
・ブラスト加工やバレル研磨に比べて砥粒の飛散が少なく作業環境がきれい
省エネ・コスト低減
・エア消費量を削減できるため省エネ・ランニングコストを低減
処理目的
- バリ取り
- R（丸み）付け
- 面粗度調整 etc.
対象ワーク※
- 外寸
- 2.0mm以下（攪拌できるサイズであれば可能）
- 穴寸/溝寸
- 穴径/溝寸0.2mm以上 長さ10mm以下
（止まり穴等、吸引流動の流れが伝わらないワークは加工不可）
- 硬度
- HV100以下
※記載値以外のワークはご相談ください。
仕様
- 型式
- SSN-TH
- タンブラー数
- 1機（2L容量）/台
- 操作盤
- タッチパネル方式
- 騒音値
- 75dB以下
※標準仕様はタンブラー方式ですが、処理ワークに応じて定点加工方式もご提案いたします。
